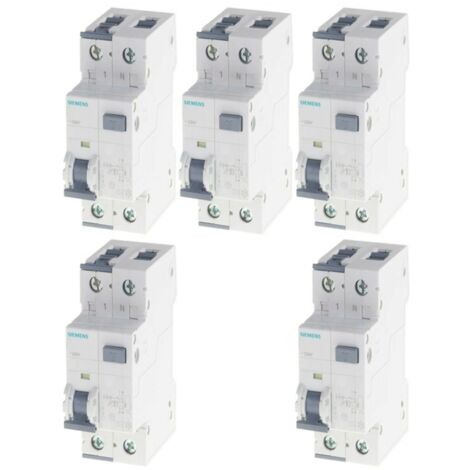

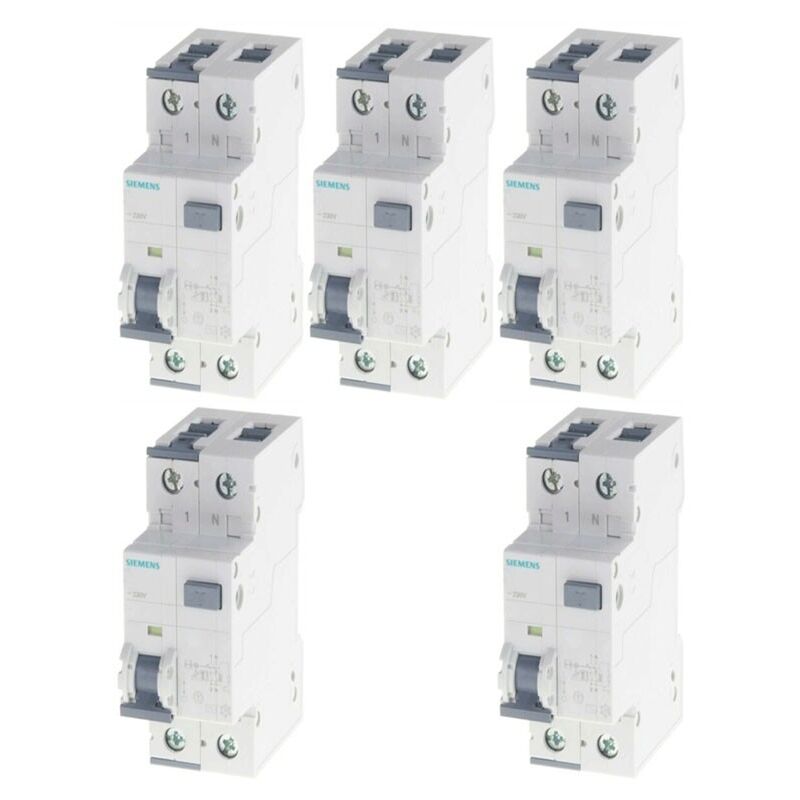

Kit Siemens différentiels magnétothermiques 20A 1P+N 30MA 4,5KA 5SU13531KK20

Kit de 5 pièces d'interrupteurs magnétothermiques différentiels Siemens, avec les caractéristiques suivantes :

• 2 modules
• Connexion DIN (universelle pour tout tableau de distribution sur le marché)
• Pôles 1P+N
• 20 ampères
• Pouvoir de coupure 4,5kA
• Tension 230/240 Vac
• Courant différentiel Idn 30mA
• Type AC
• Courbe d'intervention C.

L'interrupteur magnétothermique est situé à côté du disjoncteur différentiel et intègre une protection magnétique à une protection thermique et interrompt le courant électrique en cas de besoin.

Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur différentiel avec des caractéristiques magnétiques et thermiques.

L'interrupteur magnétothermique diffèrentiel présent dans l'installation électrique intègre trois protections différentes :

• celle magnétique pour les courts-circuits susceptibles de mettre en danger un bâtiment entier et présentant un risque d’incendie ;
• celle thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plusieurs appareils en fonctionnement) ;
• celle différentielle, qui protège l'utilisateur en cas de dispersion de courant.



Pour l'interrupteur différentiel de type AC l'intervention est assurée pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissants (CEI EN 61008-1).

Caractéristiques :

• Série Bticino
• Tension 230/240 Vac
• Courant dans 20A
• Pouvoir de coupure Icn 4,5kA
• Courbe d'intervention C
• Courant différentiel Idn 30mA
• Type de différentiel CA
• Fréquence d'utilisation 50 Hz
• 2 modules
• 1P+N pôles
• Hauteur 90 mm
• Largeur 36 mm
• Profondeur 77 mm
• Profondeur d'encastrement 70 mm
• Toute position de montage
• Poids net 271 g
• couple de serrage / avec bornes à vis min 2.5 Nm, max 3 Nm
• Degré de protection IP20, pour l'installation dans un tableau de distribution, avec des conducteurs connectés.

• KIT : Kits de disjoncteurs différentiels
• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 4.5KA
• Type de différentiel : AC
• Courant différentiel : 0.03A
• Ampère : 20A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
