Informations produit
Description
Bienvenue dans notre boutique !

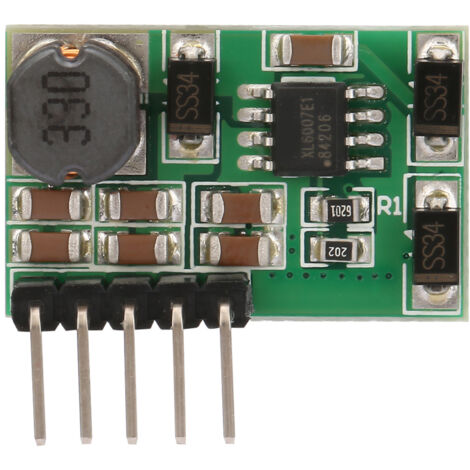

Découvrez notre module d'alimentation élévatrice DC-DC, un composant essentiel pour vos projets électroniques exigeants. Fabriqué à partir de composants électroniques de haute qualité et grâce à un processus de précision, ce module garantit une durabilité et une fiabilité exceptionnelles. Il offre des performances stables et un taux de conversion à haut rendement énergétique. Malgré son corps compact (environ 25 x 16,3 x 6,6 mm / 1,0 x 0,6 x 0,3 pouces pour un poids d'environ 4g), il fournit des performances excellentes.
Ce module est disponible en six modèles au choix pour répondre précisément à vos besoins en tension : conversion de 3V~18V vers ±5V, ±6V, ±9V, ±12V, ±15V ou ±24V. Il est parfaitement adapté pour une large gamme d'applications, notamment les circuits ADC / DAC / amplificateurs opérationnels, les bus de communication RS232, RS485, RS422, l'équipement audio, l'alimentation d'écrans LCD, les équipements d'instrumentation, les cartes MCU, l'alimentation de moteurs, les multimètres, ainsi que les équipements Wifi / routeurs / Ethernet.
Spécifications détaillées :
- **État** : 100% Neuf.
- **Gamme de températures de fonctionnement** : -40°C à +125°C.
- **Gamme de températures de stockage** : -65°C à +150°C.
Spécifications électriques par modèle :
* **Modèle ±5V** : Tension d'entrée DC 3~4.5V, Sortie DC ±5V (±5%). Courant d'entrée max : 2A. Courant de sortie max : +Vo 1A, -Vo 200mA.
* **Modèle ±6V** : Tension d'entrée DC 3~5V, Sortie DC ±6V (±5%). Courant d'entrée max : 2A. Courant de sortie max : +Vo 1A, -Vo 200mA.
* **Modèle ±9V** : Tension d'entrée DC 3.3~8V, Sortie DC ±9V (±4%). Courant d'entrée max : 1.8A. Courant de sortie max : +Vo 800mA, -Vo 180mA.
* **Modèle ±12V** : Tension d'entrée DC 3.3~11V, Sortie DC ±12V (±4%). Courant d'entrée max : 1.8A. Courant de sortie max : +Vo 700mA, -Vo 150mA.
* **Modèle ±15V** : Tension d'entrée DC 3.3~13V, Sortie DC ±15V (±4%). Courant d'entrée max : 1.8A. Courant de sortie max : +Vo 600mA, -Vo 120mA.
* **Modèle ±24V** : Tension d'entrée DC 3.6~18V, Sortie DC ±24V (±4%). Courant d'entrée max : 1.8A. Courant de sortie max : +Vo 400mA, -Vo 100mA.
Votre commande comprend : 1 x Module d'alimentation élévatrice.
Notes importantes pour une utilisation optimale et sécurisée :
1. La tension d'entrée ne doit jamais dépasser la plage maximale indiquée pour le modèle choisi.
2. La puissance de sortie ne doit pas être supérieure à la charge maximale sur une longue durée.
3. La puissance d'entrée doit être supérieure à la puissance de sortie, en raison de la consommation propre du module.
4. En raison de la chute de tension dans la diode, la tension de -Vo est légèrement inférieure à celle de +Vo.
5. Pour obtenir une tension plus stable, il est recommandé que le courant de sortie soit supérieur à 15mA.
6. La sortie -Vo ne peut pas être utilisée seule, sinon il n'y aura pas de tension de sortie. Cependant, vous pouvez utiliser uniquement la sortie +Vo.
Caractéristiques
- MarqueZEVE
- Hauteur10 mm
- Largeur60 mm
- Réf. ManoManoME101990569
- MMID251386151905
- Réf. fabricantKZY0325[ym]-68449
- EAN1122346614969
