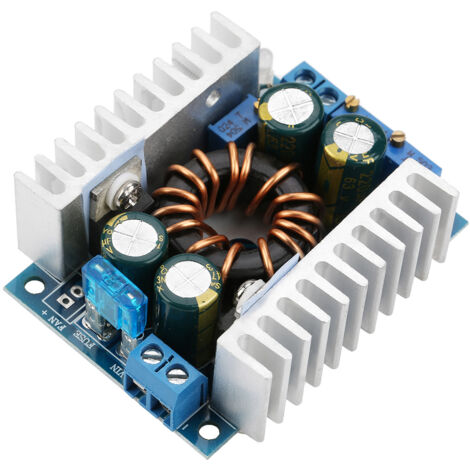

Convertisseur élévateur DC 10-32V vers 12-60V, module d'alimentation boost haute puissance

Bienvenue dans notre boutique !

Découvrez notre module convertisseur DC-DC élévateur non-isolé, conçu pour une longue durée de vie et des performances robustes. Ce module puissant et stable convertit une tension d'entrée de 10-32VDC en une tension de sortie réglable de 12 à 60VDC. Grâce à ses composants de haute qualité, il offre un rendement de conversion exceptionnel, pouvant atteindre jusqu'à 95%. Son design intègre de grands dissipateurs thermiques pour une meilleure dissipation de la chaleur, garantissant une fiabilité accrue. Il est idéal pour une large gamme d'applications telles que la stabilisation de tension pour chargeurs solaires, la charge de batteries, l'alimentation de LEDs haute puissance, et bien plus encore.

**Caractéristiques principales :**

* Type : Module élévateur (BOOST) non-isolé.

* Tension d'entrée : 10 à 32 VDC.

* Courant d'entrée max. : 16A (renforcer le refroidissement au-delà de 8A).

* Courant à vide : ~15mA (mesuré pour une conversion 12V vers 20V).

* Tension de sortie : 10 à 60 VDC réglable en continu (fonctionne uniquement en élévation de tension).

* Courant de sortie max. : 8A (dépend de la différence tension entrée/sortie ; renforcer le refroidissement au-delà de 4A).

* Plage de réglage du courant constant (CC) : 0.3 à 8A.

* Plage de réglage du voyant de charge : 0.3 à 8A.

* Puissance de sortie : 90W max. (refroidissement naturel) / 150W max. (refroidissement renforcé).

* Température de fonctionnement : -40°C à +85°C.

* Fréquence de commutation : 150 kHz.

* Efficacité de conversion : jusqu'à 95%.

* Protections : Fusible d'entrée 15A (court-circuit), protection contre les retours de courant en sortie.

* Indicateur de sortie : Voyant rouge pendant la charge, vert lorsque la charge est complète.

* Méthode d'installation : 4 vis de 3mm (non incluses).

* Méthode de connexion : Bornes à vis.

* Poids : environ 74g.

**Contenu du colis :**

1 x Module convertisseur de tension.

**Réglage du courant :**

1. Réglez le potentiomètre CV pour ajuster la tension de sortie selon les besoins de votre charge (ex. : 55V pour 4 batteries en série, 37V pour 10 LEDs en série).

2. Tournez le potentiomètre CC complètement dans le sens inverse des aiguilles d'une montre (jusqu'au léger clic) pour régler le courant de sortie au minimum.

3. Connectez le module à votre charge (LED ou batterie) via un ampèremètre. Ajustez le potentiomètre CC pour obtenir le courant désiré. Pour la charge de batterie, effectuez le réglage sur une batterie déchargée. *Note : Le réglage du courant ne doit pas se faire en court-circuit.*

4. Pour régler le voyant de charge : connectez une batterie complètement chargée à la sortie et ajustez le potentiomètre dédié jusqu'à ce que le voyant passe au vert. Le voyant sera rouge pendant la charge.
