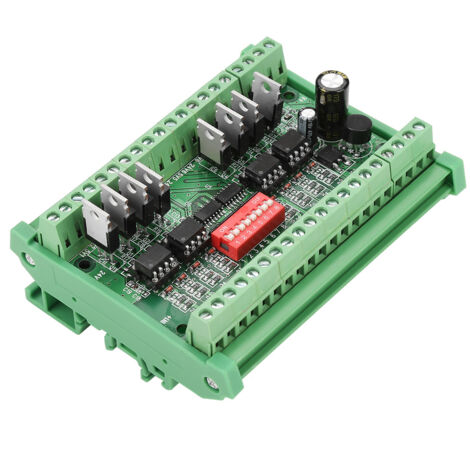

Convertisseur de niveau de signal à onde carrée 8 canaux NPN/PNP vers NPN 5 V/24 V, 10 MHz

Ce convertisseur de niveau est principalement utilisé pour l'interface entre automates programmables (PLC) ou microcontrôleurs (MCU), la conversion de niveau de signaux de circuits externes ou la conversion de niveau entre circuits de commande. Ce module peut convertir simultanément 8 signaux de canaux grâce à une puce d'isolation de bande passante de 10 MHz, garantissant ainsi la vitesse et l'intégrité du signal. Caractéristiques : Le module convertit un signal d'entrée de 5 V en un signal de 24 V, et inversement. Il peut également convertir un signal de 5 V en 5 V ou de 24 V en 24 V, et isoler les signaux d'entrée et de sortie par optocoupleur, améliorant ainsi la résistance aux interférences du circuit. Le niveau d'entrée est réglable par commutateur DIP. La sortie 24 V est une sortie NPN OC, avec un courant de sortie de 1,5 A. Ce module intègre un circuit de conversion et d'amplification, offrant une bonne qualité d'onde et une forte capacité de pilotage. Compatible avec une connexion d'entrée à cathode commune ou à anode commune, il est conforme aux normes d'interface PLC européennes et japonaises. Compatible avec une alimentation AC/DC, il est équipé d'un voyant d'alimentation. Lorsque la sortie est sélectionnée à 24 V, il s'agit d'une sortie NPN à circuit ouvert (OC), avec une capacité de charge maximale de 1 A. La sortie 24 V est une sortie OC (sortie à collecteur ouvert NPN). Pour tester la sortie, il est nécessaire d'ajouter une résistance, généralement de 10 kΩ. Lors de la conversion du signal à 24 V, l'alimentation d'entrée doit être de 24 V. Vous pouvez utiliser 4 entretoises M3 (non fournies) pour l'installation. Spécifications : Modèle : 8-5V24V-D ; Canaux : 8 ; Entrée : Signal carré NPN ou PNP, 5 V ou 24 V ; Sortie : Signal carré NPN 5 V ou 24 V ; Dimensions : Environ 11,3 × 8,5 × 5 cm ; Poids : Environ 185 g / 6,5 oz Interrupteur SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 Entrée 5 V Niveau ON ON ON ON ON ON ON ON Entrée 24 V Niveau OFF OFF OFF OFF OFF OFF Contenu de l'emballage : 1 x Convertisseur de niveau
1. Ce module peut convertir un signal d'entrée de 5 V en un signal de 24 V, ou inversement. 2. Il peut également convertir un signal de 5 V en un autre signal de 5 V, ou de 24 V en un autre signal de 24 V, et isoler les signaux d'entrée et de sortie grâce à un optocoupleur, ce qui améliore l'immunité aux interférences du circuit. 3. Le niveau d'entrée est réglable par commutateur DIP. La sortie de 24 V est une sortie NPN OC, avec un courant de sortie de 1,5 A. 4. Il intègre un circuit de conversion et d'amplification, offrant une excellente qualité d'onde et une forte capacité de pilotage. 5. Compatible avec une connexion d'entrée à cathode commune ou à anode commune, il est conforme aux normes d'interface PLC européennes et japonaises.
