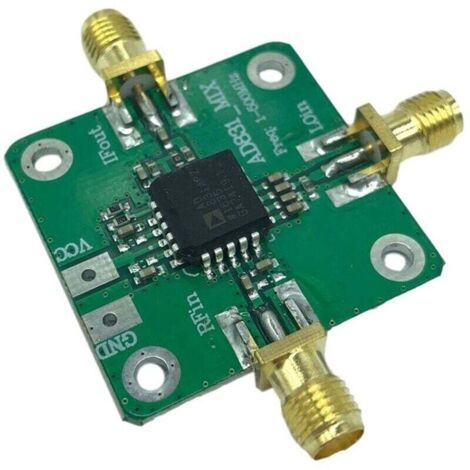

Convertisseur de FréQuence Bande Passante Du Module MéLangeur Transducteur AD831 Haute 500MHz

1. AD831 est un mélangeur monopuce à faible distorsion, à large plage dynamique, adapté à la conversion descendante -IF dans les récepteurs HF et VHF, au deuxième mélangeur dans les stations de base DMR, à la conversion en bande de base CC et à la modulation en quadrature, à la démodulation et à la fréquence . détection de décalage dans l'imagerie par ultrasons et d'autres applications
2. L'AD831 fournit un point d'interception de troisième ordre +24 dBm, ce qui peut atteindre une consommation d'énergie LO de -10 dBm. Il ne nécessite pas de pilotes LO haute puissance et il n'y a pas de problèmes de blindage et d'isolement correspondants. Par conséquent, par rapport aux mélangeurs passifs, il peut améliorer les performances du système et réduire les coûts du système. .
3. Le mélangeur est conçu pour être alimenté par une seule alimentation, et les ports , IF et LO des condensateurs d'isolement CC pour une utilisation facile. La fréquence de fonctionnement des entrées et LO peut atteindre 500 MHz. La sortie FI est une sortie de tension asymétrique. Il a une bande passante de sortie de 250 MHz.
4. Une seule résistance connectée entre les broches OUT et est utilisée pour régler le gain. L'amplificateur a de faibles caractéristiques de décalage CC, il peut donc être utilisé pour des applications de couplage CC telles que la conversion de fréquence en bande de base CC et la démodulation d'amplitude en quadrature
5. Avec l'amplificateur de sortie du mélangeur et la meilleure impédance de source, le facteur de bruit SSB du mélangeur est de 10,3 dB à 70 MHz. Contrairement aux mélangeurs passifs, l'AD831 n'a pas de perte d'insertion, pas de duplexeur externe et pas de terminaison passive. L'AD8362 a deux modes de fonctionnement: mesure de puissance et contrôleur. Dans la figure 1, dans le mode de mesure de puissance, VOUT et VSET

Paramètres du produit:
Entrée : 0,1-500MHz
Entrée : +10dBm (point de compression 1dB)
Entrée oscillateur local: 0,1-500MHz
Entrée oscillateur local: -10dBm
Sortie FI: 0,1-200MHz
Tension d'alimentation: 9-11V alimentation asymétrique
Poids: 11 grammes
Couleur: Vert
Matériau: PCB
Taille: 33 x 33 mm

Contenu de l'emballage:
1 module mélangeur

Seul le paquet ci-dessus, les autres produits ne sont pas inclus.
Note: tir de lumière et différents écrans peuvent causer la couleur de l'article dans un peu différente de la vraie chose. L'erreur de mesure permis est de +/- 1-3 cm.
