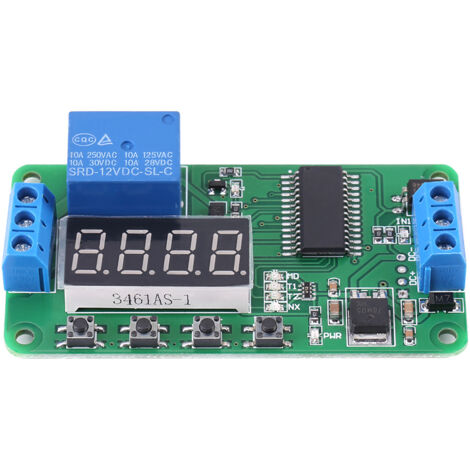

Contrôleur de relais de retard multifonction 1 canal DC 12V, Module de commutation de minuterie LED, carte PLC

Caractéristiques:

1. La protection contre l'inversion de polarité empêche le module d'être endommagé par une mauvaise connexion de l'alimentation.
2. Fonction d'économie d'énergie automatique, le module ne consommera pas beaucoup d'énergie.
3. Relais de déclenchement de niveau inférieur, largement utilisé pour le contrôle de puissance.
4. Le module de résistance haute tension a des performances stables pour l'utilisation.
5. Toutes les options de réglage peuvent être enregistrées automatiquement, pas facile de perdre le contenu.

Spécifications:

Description :
Ce module de contrôle de relais multifonction a adopté une carte PCB double face de qualité militaire, durable à utiliser. Vous pouvez choisir 18 types de fonctions. Toutes les options de réglage peuvent être enregistrées automatiquement, vous ne pouvez plus craindre de perdre les données.
Caractéristiques :
La protection contre l'inversion de polarité empêche le module d'être endommagé par une mauvaise connexion de l'alimentation.
Fonction d'économie d'énergie automatique, le module ne consommera pas beaucoup d'énergie.
Relais de déclenchement de niveau inférieur, largement utilisé pour le contrôle de puissance.
Le module de résistance haute tension a des performances stables pour l'utilisation.
Toutes les options de réglage peuvent être enregistrées automatiquement, pas facile de perdre le contenu.
Spécifications :
Courant de fonctionnement : Tension de fonctionnement : DC 12 V
Température de fonctionnement : -20 ℃~60 ℃
Max. Capacité de charge :
DC 0-30 V/10A, AC 0-250V/10A (extrémité normalement ouverte)
DC 0-28V/10A, AC 0-125V/10A (extrémité normalement fermée)
Taille : Env. 7,6 x 4 cm / 2,9 x 1,5 pouces
Poids : 31 g
Remarque : veuillez nous contacter pour des instructions.
Fonction 1 :
Timing Pull-in : après la mise sous tension, à l'arrivée du temps de réglage T 1 , le relais et le T 1 peuvent être réglables entre 0,1 seconde et 270 heures,
donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 2 :
Déconnexion de synchronisation : après Allumez le relais, une fois arrivé, le temps de réglage T 1, le relais se déconnecte et le T 1 peut être réglable entre 0,1 seconde et 270 heures,
donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 3 :
Synchronisation puis déconnexion : après la mise sous tension, le relais ne s'enclenche pas, une fois arrivé le temps de réglage T 1, le relais s'enclenche ; Une fois arrivé, le temps de réglage T 2 se déconnecte, et les T 1 et T 2 peuvent être réglables entre 0,1 seconde et 270 heures, donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 4 :
Synchronisation Déconnecter puis tirer : après la mise sous tension, le relais s'enclenche immédiatement, une fois arrivé le temps de réglage T 1, le relais se déconnecte ; une fois arrivé, le temps de réglage du relais T2 est activé, et les T1 et T2 peuvent être réglables entre 0,1 seconde et 270 heures, donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 5 :
Mode de synchronisation de cycle illimité A : après la mise sous tension, le relais ne s'enclenche pas, une fois arrivé le temps de réglage T1, le relais s'enclenche ; une fois arrivé, le temps de réglage T 2 se déconnecte, puis répétez l'état ci-dessus, et T1 et T 2 peuvent être réglables entre 0,1 seconde et 270 heures, donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 6 :
Mode de synchronisation de cycle illimité B : après la mise sous tension, le relais s'enclenche immédiatement, une fois arrivé le temps de réglage, le relais T1 se déconnecte ; Une fois arrivé, le temps de réglage du relais T2 est activé, puis répétez l'état ci-dessus, et T1 et T2 peuvent être réglables entre 0,1 seconde et 270 heures, donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 7 :
Mode de synchronisation à cycle limité A : après la mise sous tension, le relais ne s'enclenche pas, une fois arrivé le temps de réglage T1, le relais s'enclenche ; une fois arrivé le temps de réglage T 2, déconnexion du relais, puis répétez les temps d'état "NX" ci-dessus, le T1 et le T 2 peuvent être réglables entre 0,1 seconde et 9999 secondes, les temps de cycle "NX" peuvent être réglables entre 1 et 9999, donner IN1 interface un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 8 :
Mode de synchronisation à cycle limité B : après la mise sous tension, le relais s'enclenche immédiatement, une fois arrivé le temps de réglage, le relais T1 se déconnecte ; une fois arrivé le temps de réglage T 2, puis répétez les temps "NX" d'état ci-dessus, le T1 et le T 2 peuvent être réglables entre 0,1 seconde et 9999 secondes, les temps de cycle "NX" peuvent être réglables entre 1 et 9999 , donnez à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus.
Fonction 9 :
Mode autobloquant : donnez à l'interface IN1 un signal d'impulsion faible, le relais s'enclenche, donnez à nouveau un signal d'impulsion faible, le déconnexion du relais.
Fonction 10 :
Mode de déclenchement : contient une fonction de retard d'arrêt, le relais ne fonctionne pas après la mise sous tension, donne à l'interface IN1 un signal d'impulsion faible, le relais s'enclenche immédiatement, lorsque le signal d'impulsion IN1 disparaît , le relais s'enclenche toujours, une fois arrivé le temps de réglage T1, le relais se déconnecte, le T1 peut être réglable entre 0 seconde et 270 heures.
Remarque : dans cette fonction, si T1 est de 0 seconde, donnez au connecteur IN1 une impulsion faible. signal, le relais s'enclenche, lorsque le signal d'impulsion faible disparaît, le relais se déconnecte immédiatement.
Fonction 11 :
Trigger timing pull-in : le relais ne fonctionne pas après la mise sous tension, donne au connecteur IN1 une impulsion faible signal, lorsque le temps de réglage T1 est arrivé, le relais d'enclenchement, T1 peut être réglable entre 0,1 seconde et 270 heures, donnez à nouveau à l'interface IN1 un signal d'impulsion faible, répétez la fonction ci-dessus une fois.
Fonction 12 :
Déconnexion de synchronisation de déclenchement : le relais ne fonctionne pas après la mise sous tension, donne à l'interface IN1 un signal d'impulsion faible, le relais s'enclenche, une fois arrivé le temps de synchronisation T1, le relais se déconnecte, T1 peut être réglable entre 0,1 seconde et 270 heures, donner à l'interface IN1 un niveau bas
