Contrôleur de moteur 12 V 24 V 48 V, marche avant/arrière, sans balais, module de vitesse électrique CC PWM 400 W-Crezuo

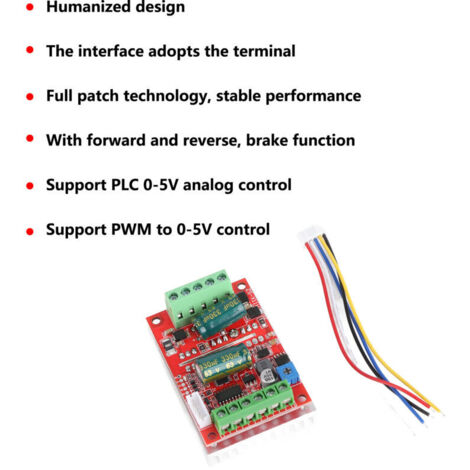

Description Caractéristiques: 1. Conception humanisée, l'interface utilise un terminal, un dissipateur thermique standard et un potentiomètre de vitesse intégré sur la carte 2. Technologie à puce complète, performances stables, avec marche avant et marche arrière, fonction de freinage, le contrôleur de vitesse du moteur adopte un contrôleur sans balai Hall 3. Large tension 6‑60 V haute puissance 400 W CC triphasé sans balais avec contrôleur Hall 4. Prend en charge le contrôle analogique PLC 0-5V, prend en charge le contrôle PWM à 0-5V, peut être utilisé lorsque l'alimentation est allumée, ce qui permet d'économiser du temps et des efforts 5. Il y a trois fils de phase relativement épais sur la machine, et il y a aussi des interfaces de fil triphasé sur la carte d'entraînement, qui sont marquées MA, MB, MC, etc. Spécifications: Type d'article : Contrôleur de moteur Matériau : PCB Objectif : Contrôleur de moteur Courant maximum : 16 A maximum 20 A Puissance maximale : 400 W Protection contre les surintensités : Oui Comment utiliser: Description des interfaces : 1. La sortie de ligne de phase MA MB MC est connectée au moteur 2,5 V GND La carte mère est livrée avec une alimentation 5 V (une alimentation externe est disponible, le courant ne dépasse pas 50 mA) 3. Alimentation principale VCC GND (alimentation cc externe) 4. Sortie de signal d'impulsion de vitesse SC (seule l'interface est réservée, pas de support technique) 5. Contrôle de direction DIR, interface de contrôle avant et arrière (le niveau bas est efficace, peut être connecté au commutateur externe de terre) 6. Interface de contrôle d'arrêt d'arrêt d'arrêt (le niveau bas est efficace et peut être connecté à l'interrupteur externe de terre) 7. Interface de commande de frein de frein (un niveau élevé est efficace, un interrupteur externe 5 V peut être connecté) 8. Entrée de signal de contrôle de vitesse de contrôle de vitesse (le contrôle de vitesse du potentiomètre intégré intégré peut également être connecté avec un contrôle de vitesse d'entrée à double signal PWM de quantité analogique 0-5 V) 9.Ha Hb Hc + 5 V GND interface d'entrée d'alimentation du signal Hall, généralement le moteur avec Hall a 5 fils correspondants Liste de colis: Forfait comprenant 1 x contrôleur de moteur 1 x ligne de borne Remarque: 1. Ce variateur est une carte de commande sans balais triphasée CC, qui nécessite que le moteur ait un Hall pour fonctionner normalement2. Ce variateur convient uniquement aux moteurs DC sans balais et Hall avec un angle électrique de 120°3. Lorsque le signal PWM est entré depuis les 2 ports de la carte mère P G (le potentiomètre intégré de la carte est réglé au minimum et l'interface courte de la carte est court-circuitée en même temps, le câblage est indiqué sur la figure ci-dessus), l'amplitude est de 2,5 à 5 V et la fréquence est de 50 Hz à 20 kHz.4. Lorsque l'entrée analogique externe 0-5 V, entrée depuis les 2 ports terminaux de la carte principale (le potentiomètre de la carte est réglé au minimum, le câblage est indiqué par la ligne pointillée dans la figure ci-dessus)5. Lorsque le potentiomètre externe est utilisé pour régler la vitesse, connectez-le aux 3 ports terminaux de la carte principale (le potentiomètre de la carte est réglé au minimum, et le câblage est indiqué par le potentiomètre sur la photo) 6. La rotation avant et arrière et l'arrêt sont mis à la terre via un interrupteur (potentiel 0). Le niveau bas est valide et le MCU externe peut également donner un signal de niveau bas. Le frein est connecté à un 5 V efficace de haut niveau via un interrupteur. La première rangée de bornes de câblage est constituée de tous les signaux de courant faible directement entrés dans la commande principale du MCU, et ne peuvent pas être touchés ou touchés par une haute tension et un courant fort.7. Lorsque le signal PWM est entré depuis les 2 ports de la carte mère PG (le potentiomètre intégré de la carte est réglé au minimum et l'interface courte de la carte est court-circuitée en même temps, comme indiqué dans la figure ci-dessus ), l'amplitude est de 2,5 à 5 V et la fréquence est de 50 Hz à 20 kHz.8. Lors de l'entrée analogique externe 0-5 V, entrée depuis les 2 ports term
