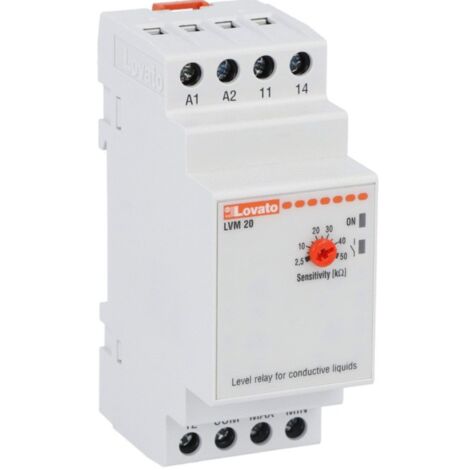

Relais de niveau Lovato modulaire à réarmement automatique 24VAC LVM20A024

Relais de contrôle de niveau pour la fonction de vidange Lovato, avec les caractéristiques suivantes :



• Type de tension d'alimentation : simple tension
• Tension nominale de l'alimentation auxiliaire Us : courant alternatif (min VAC 24)
• Plage de tension de fonctionnement : 0,85...1,1 Us
• Tension nominale d'isolement Ui : 415V
• Tension nominale de tenue aux chocs Uimp : kV 6
• Tension nominale de tenue à la fréquence de fonctionnement : kV 4
• Double isolation Alimentation électrique/relais/électrode : VAC ≤250
• Fréquence nominale : 50/60 Hz
• Consommation électrique maximale : VA 3,5
• Dissipation de puissance maximale : 1,8W
• Nombre d'électrodes connectables : 3
• 2 modules
• Version modulaire, avec réinitialisation automatique

Autres caractéristiques techniques :

• Type d'électrode : porte-électrode et porte-électrode : SN1 / SCM / CGL / PS31 / PS3S ou similaire
• Tension de l'électrode : 7,5 V AC
• Sensibilité : kohm 2,5...50 réglable
• Temps de trajet : S ≤0,6
• Temps de réinitialisation : S ≤0,75
• Nombre de relais : 1
• Température de fonctionnement : min °C -20, max °C +60
• Température de stockage : min °C -30, max °C +80
• État du relais : normalement désexcité, excité en cas de déclenchement.
• Disposition des contacts : 1 contact inverseur C/O-SPDT
• Tension nominale de fonctionnement AC (IEC) : 250 Vac
• Tension de commutation maximale : 400 Vac
• IEC Courant thermique conventionnel de l'air libre Ith UN 8
• Désignation UL/CSA et IEC/EN 60947-5-1 : B300
• Durée de vie électrique (à charge nominale) : 105 cycles
• Durée de vie mécanique : 30x106 cycles
• Indication : 1 LED verte pour la mise sous tension 1 LED rouge pour l'état du relais
• Type de borne : borne à vis
• Conception : rail DIN, boîtier modulaire
• Matériau : polyamide auto-extinguible
• Montage : rail DIN 35 mm (IEC/EN 60715) ou au moyen de vis via des clips amovibles
• Degré de protection IEC : IP40 sur le panneau avant / IP20 sur les terminaux
• Dimensions en mm (L x H x P) 35,8 x 104,7 x 64,9
• Poids : 215 grammes



Couple de serrage des bornes

• max Nm 0.8
• max Ibin 7



Section transversale du conducteur :

• AWG/Kcmil : minimum AWG 24, maximum AWG 12
• IEC : minimum mm² 0.2, maximum mm² 4

• Typologie : Relais de contrôle
• Tension : 24VAC
• Degré de protection : IP40
