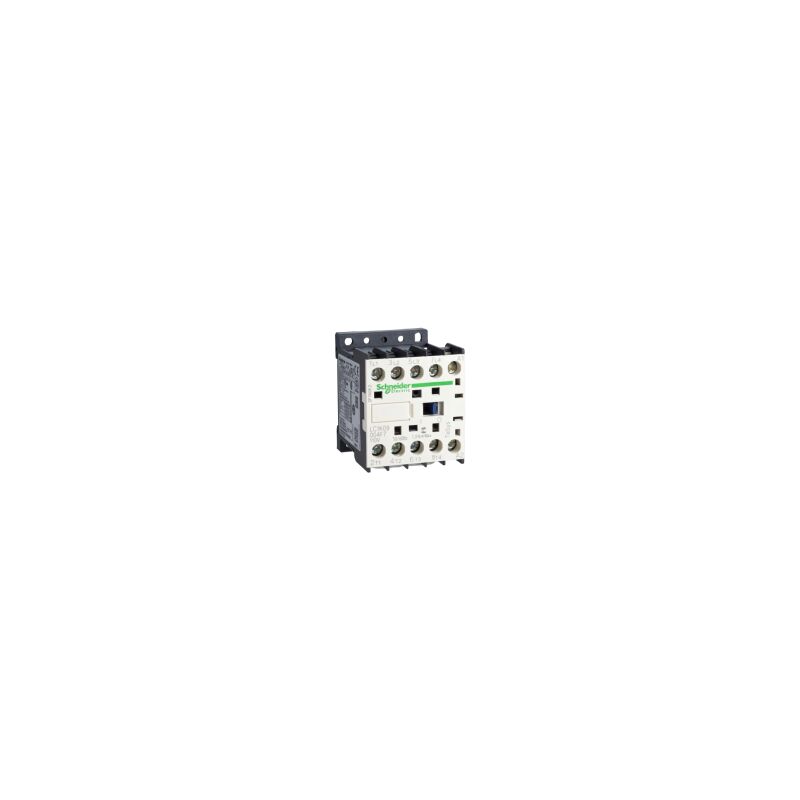

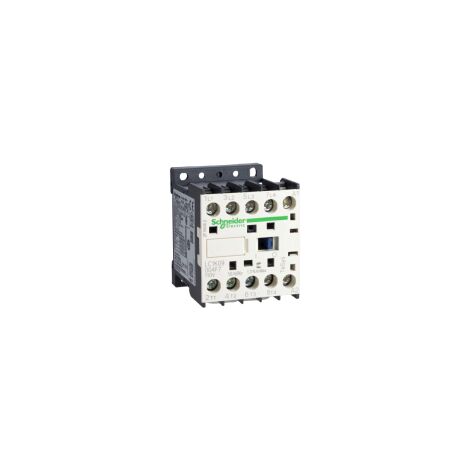

Contacteur TeSys LC1-K - 4P - AC-1 440V 20 A - bobine 24 V CA - LC1K12004B7

ComplémentairesCatégorie d'emploi : AC-1Composition des pôles : 4F[Ie] courant assigné d'emploi : 20 A (<,= 50 °C) à <,= 440 V CA AC-1 pour circuit de puissance 16 A (<,= 70 °C) à 690 V CA AC-1 pour circuit de puissanceType de circuit de commande : CA 50/60 HzTension circuit de commande : 24 V CA 50/60 HzCatégorie de surtension : III[Ith] courant thermique conventionnel : 20 Aà <,= 50 °C pour circuit de puissancePouvoir nominal d'enclenchement Irms : 144 A CA pour circuit de puissance conformément à NF C 63-110 144 A CA pour circuit de puissance conformément à IEC 60947Pouvoir assigné de coupure : 110 Aà 440 V conformément à IEC 60947 80 Aà 500 V conformément à IEC 60947 70 Aà 660...690 V conformément à IEC 60947Calibre du fusible à associer : 25 A gGà <,= 440 V pour circuit de puissance 25 A aM pour circuit de puissanceImpédance moyenne : 3 mOhmà 50 Hz - Ith 20 A pour circuit de puissanceConsommation moyenne à l'appel en VA : 30 VAà 20 °CConsommation moyenne au maintien en VA : 4.5 VAà 20 °CDissipation thermique : 1.3 WPlage de tension du circuit de commande : 0,2 à 0,75 Ucà <,= 50 °C perte de niveau 0,8...1,15 Ucà <,= 50 °C opérationnelVitesse de commande : 3600 cyc/hFréquence circuit signalisation : <,= 400 HzTemps de fonctionnement : 10...20 ms désexcitation bobine + ouverture F" 10...20 ms excitation bobine + fermeture "F"Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X 10 ,Gn pour 11 ,ms IEC 60068-2-27 Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27 Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27 Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27 Chocs contacteur ouvert, sur l'axe des Y 10 ,Gn pour 11 ,ms IEC 60068-2-27 Chocs contacteur ouvert, sur l'axe des Z 10 ,Gn pour 11 ,ms IEC 60068-2-27 Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6 Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6"
