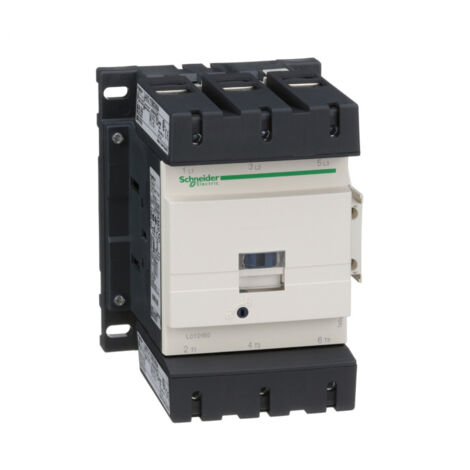

contacteur tesys d - 150a - 3 pôles - 1f+1o - 24v ac - ap - schneider electric lc1d150b7

Produit similaire livré par
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
24,90 €124
Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Le contacteur TeSys LC1D est un dispositif électrique conçu pour le contrôle de moteurs et d'autres charges. Il est doté de trois pôles et est capable de gérer des courants allant jusqu'à 150A. Sa bobine fonctionne à une tension de 24V AC, ce qui en fait un choix idéal pour diverses applications industrielles.

Spécifications techniques

  • Type : Contacteur TeSys LC1D
  • Nombre de pôles : 3
  • Courant nominal : 150A
  • Tension de la bobine : 24V AC
  • Plage de tension du circuit de commande : 0,3 à 0,5 Uc
  • Température de fonctionnement : -40 à 70 °C
  • Perte de niveau : 0,8 à 1,15 Uc à 50/60 Hz
  • Puissance d'appel : 280 à 350 VA à 50/60 Hz
  • Consommation moyenne au maintien : 2 à 18 VA à 50/60 Hz
  • Dissipation thermique : 3 à 4,5 W à 50/60 Hz
  • Type de contacts auxiliaires : 1F + 1O
  • Fréquence circuit de signalisation : 25 à 400 Hz
  • Courant commuté minimum : 5 mA
  • Tension de commutation minimale : 17 V
  • Résistance d'isolement : > 10 MΩ
  • Plage de puissance : 30 à 50 kW à 200 à 240 V (3 phases), 55 à 100 kW à 380 à 440 V (3 phases), 55 à 100 kW à 480 à 500 V (3 phases)
  • Compatibilité et accessoires

  • Code de compatibilité : LC1D
  • Type de démarreur de moteur : Contacteur en ligne direct
  • Installation

    Le contacteur doit être installé conformément aux normes électriques en vigueur. Assurez-vous que la tension et le courant sont compatibles avec les spécifications du contacteur avant l'installation.

    Utilisation

    Le contacteur TeSys LC1D est utilisé pour contrôler des moteurs électriques et d'autres charges dans des applications industrielles. Il permet une gestion efficace de l'alimentation électrique et contribue à la protection des circuits.

    Autres informations

  • Type de contact : Mécaniquement branchés
  • Conformité : IEC 60947-5-1 et IEC 60947-4-1
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      13.6 cm
    • Poids
      2500 g
    • Tension électrique
      440 V
    • Intensité courant
      150 A

    Questions fréquentes

    Cet équipement supporte une plage de puissance de 30 à 50 kW pour des tensions de 200 à 240 V, de 55 à 100 kW pour des tensions de 380 à 440 V, et également de 55 à 100 kW pour des tensions de 480 à 500 V.

    Cet appareil peut fonctionner dans une plage de température allant de -40 °C à 70 °C, ce qui le rend adapté à des environnements variés.

    Le courant minimum nécessaire pour activer les contacts est de 5 mA, et la tension minimale requise est de 17 V.
