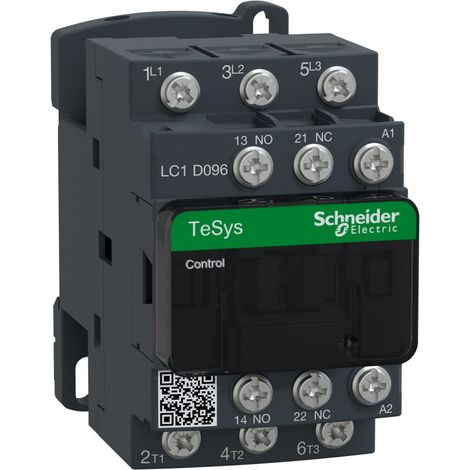

Contacteur de puissance 3P - 9A - 3NO - Schneider LC1D096B7

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 9A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 24Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D09 dispose d'un système de connexion à cosse.

Appareillages compatibles avec le contacteur Schneider LC1D096B7

Caractéristiques principales du Contacteur de puissance Schneider LC1D096B7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d'emploi : AC-4AC-1AC-3

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d'emploi : 9 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit

• puissance moteur kW : 2,2 kW à 220...230 V CA 50/60 Hz (AC-3)4 kW à 380...400 V CA 50/60 Hz (AC-3)4 kW à 415...440 V CA 50/60 Hz (AC-3)5,5 kW à 500 V CA 50/60 Hz (AC-3)5,5 kW à 660...690 V CA 50/60 Hz (AC-3)2,2 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 1 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs2 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs7,5 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs0,33 hp à 115 V CA 50/60 Hz pour monophasé moteurs

• type de circuit de commande : AC at 50/60 Hz

• tension circuit de commande : 24 V CA 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 25 A (at 60 °C) for power circuit10 A (at 60 °C) for signalling circuit

• pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1

• pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit

• calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-125 A gG à <= 690 V coordination type 1 pour circuit de puissance20 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 2.5 mOhm - Ith 25 A 50 Hz for power circuit

• [Ui] tension assignée d'isolement : Power circuit: 690 V conforming to IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 0,6 Mcycles 25 A AC-1 à Ue <= 440 V2 Mcycles 9 A AC-3 à Ue <= 440 V

• puissance dissipée par pôle : 1,56 W AC-10,2 W AC-3

• Front cover : Avec

• Support de montage : PlatineRail

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : CCCCSARINABVGLGOSTULLROS (Lloyds register of shipping)DNVUKCA

• mode de raccordement : Télécommande: bornes à anneau (diamètre externe: 8 mm) Circuit de puissance: bornes à anneau (diamètre externe: 8 mm)

• couple de serrage : Télécommande: 1,7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis: M3.5Télécommande: 1,7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis: M3.5Circuit de puissance: 1,7 N.m - sur bornes à anneau - avec tournevis plat Ø 8 mm vis: M3.5Circuit de puissance: 1,7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis: M3.5

• Temps de fonctionnement : 12...22 ms closing4...19 ms opening

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 15 Mcycles

• vitesse de commande maxi : 3600 cyc/h 60 °C

• Complémentaires technologie bobine : Sans module d'antiparasitage intégré

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)

• consommation moyenne au maintien en VA : 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C)

• dissipation thermique : 2?3 W à 50/60 Hz

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d'isolement : > 10 MOhm for signalling circuit
