Description générale

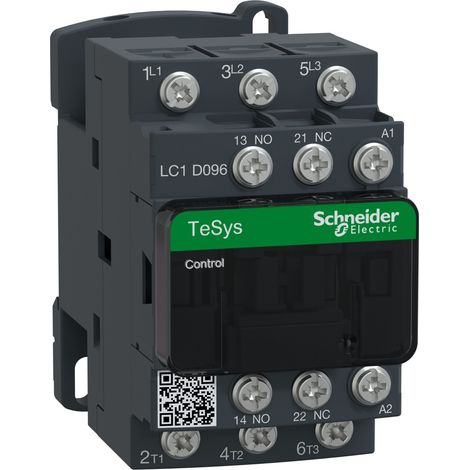

Le contacteur de puissance tripolaire Schneider LC1D096F7 est conçu pour des applications de commande moteur et de charge résistive. Avec un calibre de 9A et des contacts normalement ouverts (3NO), il est actionné par une bobine de 110VCA. Ce modèle fait partie de la gamme TeSys et est équipé d'un système de connexion à cosse.Spécifications techniques
- Type de produit : Contacteur tripolaire
- Calibre : 9A
- Tension assignée d'emploi : <= 690 V CA
- Tension de circuit de commande : 110 V CA 50/60 Hz
- Contacts auxiliaires : 1NO + 1NF
- Durée de vie électrique : 0,6 Mcycles à 25 A AC-1
- Puissance dissipée par pôle : 1,56 W AC-10, 2 W AC-3
- Dimensions : Non spécifiées
Compatibilité et accessoires
- Appareillages compatibles : Commande moteur (AC-3), Charge résistive (AC-1)
- Calibre du fusible à associer : 10 A gG pour circuit de signalisation
Installation
- Mode de raccordement : Bornes à anneau (diamètre externe : 8 mm)
- Support de montage : Rail
- Couple de serrage : 1,7 N.m sur bornes à anneau
Utilisation
- Applications : Commande moteur, charge résistive
- Fréquence de fonctionnement : 50/60 Hz
Autres informations
- Normes : CSA C22.2 No 14, EN 60947-4-1, IEC 60947-4-1
- Certifications : GOST, CCC, GL, UL, DNV, CSA, RINA, UKCA
- Temps de fonctionnement : 12-22 ms pour fermeture, 4-19 ms pour ouverture
- Résistance d'isolement : > 10 MΩ pour circuit de signalisation
