Lc2k09015e7 Schneider - Contacteur Inverseur Tripolaire - 3no - 9a - Bobine 48vca - Vis

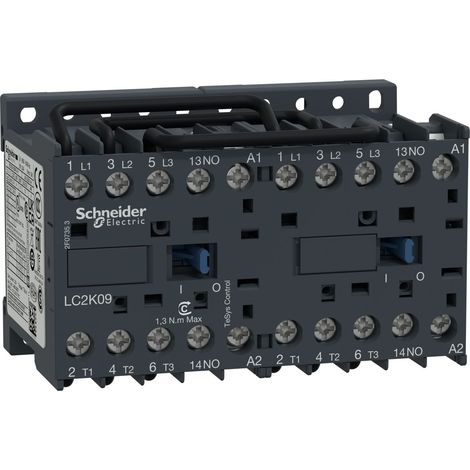

Contacteur inverseur 9A - 3NO - Schneider LC2K09015E7

Ce contacteur 3P appartient à la gamme TeSys LC2K09 . Un contacteur inverseur de la gamme LC2K de chez Schneider Electric'est un assemblage de deux contacteurs préassemblés en usine. Principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.

Ce contacteur inverseur est composé de contacts 3NO (contacts normalement ouverts) et un contact auxiliaire 1NF.

Ce contacteur fonctionne sur un circuit de commande de tension 48Vca (courant alternatif) .

Le contacteur LC2K09015E7 est fabriqué en France.

Il s'intègre dans votre armoire électrique par un système de connexion à vis étrier avec ou sans embouts de câblage.

Caractéristiques principales du Contacteur inverseur Schneider LC2K09015E7 :

• Gamme : TeSys

• Nom du produit : TeSys K

• Type de produit ou équipement : Contacteur-inverseur

• Nom de l'appareil : LC2K

• Application : Contrôle

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d'emploi : AC-4AC-1AC-3

• Présentation du produit : Préassemblé avec jeu de barres d'inversion

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz

• [Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance9 A at <= 440 V AC AC-3 for power circuit

• puissance moteur kW : 2,2 kW à 220...230 V CA 50/60 Hz4 kW à 380...415 V CA 50/60 Hz4 kW à 440 V CA 50/60 Hz4 kW à 480 V CA 50/60 Hz4 kW à 500 à 600 V CA 50/60 Hz4 kW à 660...690 V CA 50/60 Hz

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 48 V CA 50/60 Hz

• Contacts auxiliaires : 1 "O"

• [Uimp] tension assignée de tenue aux chocs : 8 kV

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation

• pouvoir nominal d'enclenchement Irms : 110 A AC for power circuit conforming to NF C 63-110110 A AC for power circuit conforming to IEC 60947110 A CA pour circuit de signalisation se conformer à CEI 60947

• pouvoir assigné de coupure : 110 A at 415 V conforming to IEC 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 6094770 A à 660...690 V se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 90 A 50 °C - 1 s for power circuit85 A 50 °C - 5 s for power circuit80 A 50 °C - 10 s for power circuit60 A 50 °C - 30 s for power circuit45 A 50 °C - 1 min for power circuit40 A 50 °C - 3 min for power circuit80 A - 1s pour circuit de signalisation90 A - 500 ms pour circuit de signalisation110 A - 100 ms pour circuit de signalisation20 A 50 °C - >= 15 min for power circuit

• calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

• impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14

• durée de vie électrique : 0.18 Mcycles 20 A AC-1 at Ue <= 440 V1.3 Mcycles 9 A AC-3 at Ue <= 440 V

• Type de verrouillage : Mécanique

• Support de montage : PlatineRail

• Normes : VDE 0660BS 5424CEI 60947NF C 63-110

• Certifications du produit : ULCSA

• mode de raccordement : Broches à souder - section du jeu de barre: 1,5 x 0,9 mm

• Temps de fonctionnement : 10?20 ms excitation bobine + fermeture "F"10?20 ms désexcitation bobine + ouverture "F"

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 5 Mcycles

• vitesse de commande maxi : 3600 cyc/h

• Complémentaires plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)

• puissance d'appel en VA : 30 VA (à 20 °C)

• consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)

• dissipation thermique : 1,3 W

• type de contacts auxiliaires : type instantané 1 "O"

• fréquence circuit signalisation : <= 400 Hz

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• distance de non-recouvrement : 0,5 mm

• résistance d'isolement : > 10 M? pour circuit de signalisation
