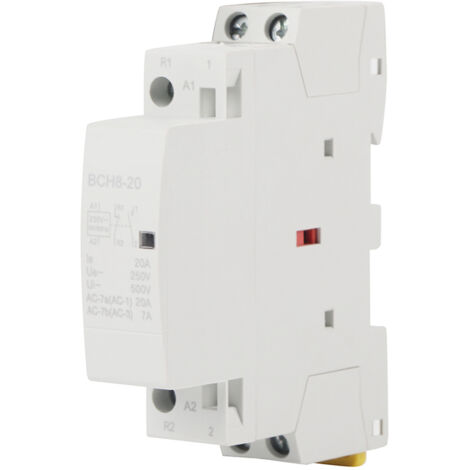

Contacteur AC Domestique, Modularisation Compacte 20A (AC-7A) Contacteur AC 2P 20A, Rail DIN 35 Mm pour Applications Domestiques sans Bruit (220V/230V)

1. Conçu pour les applications domestiques, montage sur rail DIN 35 mm.
2. Adoptez un matériau d'isolation supérieur pour améliorer considérablement la sécurité de fonctionnement.
3. Conception de modularisation compacte, facile à monter.
4. Un schéma de câblage est imprimé sur la surface du contacteur.
5. Pas de bruit et d'étincelle électrique pendant le fonctionnement.

Spécification:
Caractéristiques:
Conçu pour les applications domestiques, montage sur rail DIN 35 mm.
Adoptez un matériau d'isolation supérieur pour améliorer considérablement la sécurité de fonctionnement.
Conception de modularisation compacte, facile à monter.
Un schéma de câblage est imprimé sur la surface du contacteur.
Pas de bruit et d'étincelle électrique pendant le fonctionnement.
Spécification:
Tension d'alimentation de contrôle nominale (Us) : AC 24 V, AC 220 V/230 V (en option).
Courant nominal : 20 A (AC-7a), 7 A (AC-7b)
Courant Thermique Conventionnel (lth): 25A
Tension d'isolation nominale (Ui) : 500 VAC
Tension nominale de fonctionnement (Ue) : 250 VAC
Nombre de pôles : 2P(1NO + 1NC)
Nombre maximum d'opérations de commutation : 30 fois/heure
Durée de vie électrique : 100 000 fois
Durée de vie mécanique : 1 000 000 fois
Relation entre la tension de fonctionnement de 20 A et les changements de puissance de commande
Tension de fonctionnementPuissance de contrôle
AC-7a110V2200W
250V4500W
400V7500W
AC-7b110V770W
250V1600W
400V2700W
Poids du colis : env. 128g
Devoir évalué :
1) service de 8 heures
C'est le service de base, et le courant de chauffage conventionnel Ith du contacteur est déterminé par ce système de travail.
2) Service périodique intermittent
La fréquence de fonctionnement nominale du contacteur sous ce service est de 30 fois/h et le facteur de charge est de 40 %.
Condition d'action (opération):
Lorsque la température
