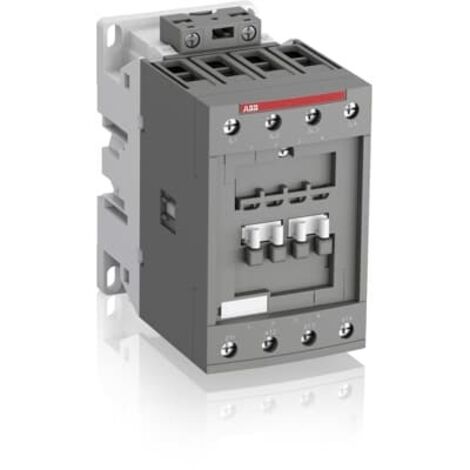

Contacteur Série AF 100A (AC1), 3P, 100-250V AC/DC - ABB1SBL367201R1300
Produit similaire livré par
'/%3E%3C/svg%3E)
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
24,90 €
124
Vendu par By Elec et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Technique Nombre de contacts principaux NO : 4 Nombre de contacts principaux NC : 0 Nombre de contacts auxiliaires NO : 0 Nombre de contacts auxiliaires NC : 0 Nombre de pôles : 4P Normes et standards : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1 : 22, CSA C22.2 No. 60947-4-1 : 22 Tension : Circuit principal 690 V Fréquence assignée (f) : Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz Courant thermique conventionnel à l'air libre (Ith) : 105 A à 40 °C Courant assigné d'emploi AC-1 (Ie) : 100 A à 40 °C, 80 A à 60 °C, 70 A à 70 °C Courant assigné d'emploi AC-3 (Ie) : 53 A à 415V/440V/380-400V/220-240V, 45 A à 500V, 35 A à 690V (à 60 °C) Puissance assignée d'emploi AC-3 (Pe) : 30 kW à 415V/440V/500V/690V, 22 kW à 380-400V, 15 kW à 220-240V Courant assigné de courte durée admissible (Icw) : 10 s - 600 A, 15 min - 110 A, 1 min - 250 A, 1 s - 1000 A, 30 s - 350 A Capacité maximale de coupure : 950 A à 440V, 600 A à 690V (cos φ=0.45) Tension assignée d'isolement (Ui) : 690 V (IEC), 600 V (UL/CSA) Tension assignée de tenue aux chocs (Uimp) : 6 kV Fréquence maximale de commutation électrique (AC-1) : 600 cycles/heure Fréquence maximale de commutation mécanique : 3600 cycles/heure Tension assignée du circuit de contrôle (Uc) : 100–250 V (50 Hz, 60 Hz, DC) Consommation de la bobine : 4 VA AC, 2 W DC Perte de puissance : 6.3 W (AC-1), 1.7 W (AC-3) par pôle Montage sur rail DIN : TH35-15 selon IEC 60715 Montage par vis : 2 x M4 ou 2 x M6 en diagonale Capacité de raccordement du circuit principal : Flexible avec embout 4–35 mm², Rigide 6–35 mm² Capacité de raccordement du circuit de contrôle : Flexible avec embout 0.75–2.5 mm², Rigide 1–2.5 mm² Longueur de dénudage des fils : 10 mm (commande), 16 mm (puissance) Indice de protection : IP20 (bobine), IP10 (bornes de puissance) Tournevis recommandé : Pozidriv PZ Couple de serrage : 1.2 N·m (commande), 4 N·m (puissance) Type de borne : Bornes à vis Type de produit : Contacteur bloc
Caractéristiques
- MarqueABB
- Certification NFNF113
- Garantie2 an(s)
- CouleurGris
- Indice de protectionIP20
Questions fréquentes
Pour le circuit principal, la capacité de raccordement est de 4–35 mm² pour les câbles flexibles avec embout et de 6–35 mm² pour les câbles rigides. Pour le circuit de commande, elle est de 0,75–2,5 mm² pour les câbles flexibles avec embout et de 1–2,5 mm² pour les câbles rigides.
Le couple de serrage requis est de 1,2 N·m pour les connexions du circuit de commande et de 4 N·m pour celles du circuit principal.
Oui, ce dispositif est compatible avec un montage sur rail DIN de type TH35-15 conformément à la norme IEC 60715.
Réponses générées par IA à partir des informations vendeur
Conseil par
Comment installer un contacteur jour nuit
La désignation « jour nuit » vient du fait que le contacteur s’enclenche la nuit et se déclenche le jour. Cela permet de bénéficier de façon optimale de l’abonnement électrique heures pleines / heures creuses en alimentant le cumulus, énergivore, pendant les heures creuses. Voyons donc comment installer ce contacteur.
