Description générale

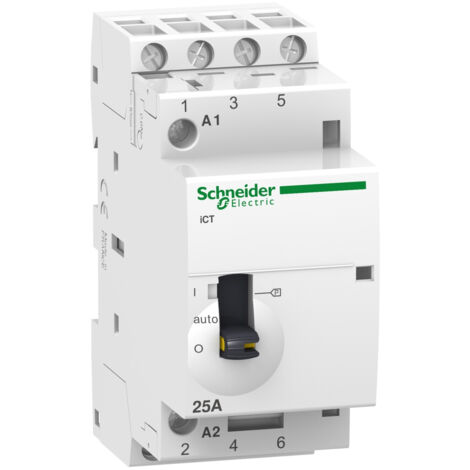

Le contacteur à commande manuelle tétrapolaire Schneider A9C21134 de la gamme Acti9 iCT est conçu pour gérer efficacement les circuits électriques, notamment pour mettre en marche des appareils comme les chauffe-eaux pendant les heures creuses. Fabriqué en France, ce contacteur est équipé de 4 contacts normalement ouverts (4NO) et fonctionne avec une bobine de tension de 24VCA. Il est idéal pour les installations résidentielles et commerciales, et s'intègre facilement dans les coffrets DIN.Spécifications techniques
- Type de produit : Contacteur à commande manuelle
- Nombre de pôles : 4P
- Courant assigné : 25 A AC-7A, 8,5 A AC-7B
- Tension de service nominale : jusqu'à 400 V CA
- Tension de commande : 24 V CA 50 Hz
- Dimensions : Hauteur 81 mm, Largeur 36 mm, Profondeur 60 mm
- Poids : 0,240 kg
- Durée de vie électrique : 30 000 cycles
- Durée de vie mécanique : 1 000 000 cycles
- Fréquence de commutation : 100 commutations/jour
- Puissance de commutation maximale pour lampes à incandescence : 5400 W
- Degré de protection : IP20
Compatibilité et accessoires
- Accessoires disponibles : caches-vis, auxiliaires de temporisation, antiparasitage, entrée commande double
- Compatible avec les gammes IDT40T/N et IC60N/H
Installation
Ce contacteur se monte sur un rail DIN symétrique de 35 mm et occupe 4 modules de 18 mm. Il est câblé via un système de bornes de raccordement à vis, facilitant ainsi l'installation.
Utilisation
Le contacteur A9C21134 est utilisé pour contrôler des appareils électriques en fonction des heures creuses, permettant ainsi des économies sur la consommation d'électricité. Il dispose de trois positions visibles : AUTO, arrêt et marche forcée.
Autres informations
Une notice simplifiée est fournie avec le produit. Le contacteur est certifié NF et doit être protégé par un disjoncteur de 2A pour respecter la norme NF C 15-100.
