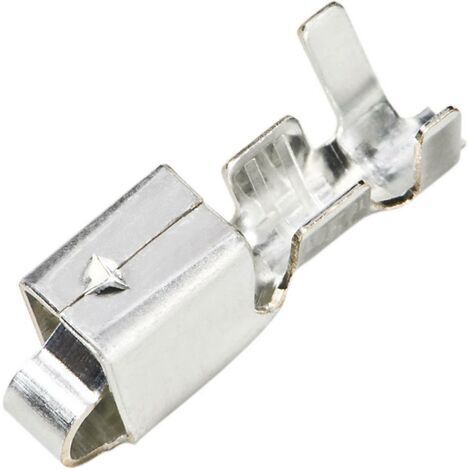

Contact femelle série VH JST SVH-21T-P1.1 Nbr total de pôles 1 1 pc(s) D17859

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Produit similaire livré par
Zqyrlar – Lot de 60 cosses électriques en cuivre étamé – Connecteurs SC à sertir/souder pour câbles de 6 à 25 mm² – Conception évasée pour installation facile
Zqyrlar – Lot de 60 cosses électriques en cuivre étamé – Connecteurs SC à sertir/souder pour câbles de 6 à 25 mm² – Conception évasée pour installation facile
13,23 €
14
Vendu par GetGoods

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le contact femelle de la série VH JST SVH-21T-P1.1 est conçu pour une connexion détachable des câbles sur des plaquettes de circuits imprimés. Il est équipé d'un mécanisme de verrouillage qui protège contre les vibrations et d'un système de protection contre l'inversion des pôles de sécurité. Ce produit offre une excellente soudabilité grâce à un préétamage de la barrette à broches.

Spécifications techniques

  • Courant nominal : 10 A
  • Tension nominale : 250 V/AC
  • Hauteur : 8.5 mm
  • Largeur : 14.6 mm
  • Section maximale : 0.83 mm²
  • Section minimale : 0.33 mm²
  • AWG maximum : 18
  • AWG minimum : 22
  • Ø de la broche : 1.14 mm
  • Matériau du contact : bronze phosphoreux
  • Forme de construction du connecteur : femelle, droit
  • Forme du picot : carré
  • Surface de contact côté circuit imprimé : étamé
  • Surface de contact côté composants : étamé
  • Conforme à la norme RoHS : oui
  • Compatibilité et accessoires

  • Type de connexion : à sertir
  • Série : série VH
  • Type (référence fabricant) : BVH-21T-P1.1
  • Caractéristiques

    • Marque
      JST
    • Quantité par pack
      1
    • Couleur
      Gris
    • Intensité courant
      10 A
    • Largeur
      14.6 mm
    • Longueur
      15 mm
    • Tension électrique
      250 V
    • Type de terminaison
      Manchon isolé
    • Réf. ManoMano
      ME16000044
    • MMID
      313317458424
    • Réf. fabricant
      bvh21tp112050000917837
    • EAN
      2050000917837

    Questions fréquentes

    Non, ce produit est conçu pour des câbles ayant une section minimale de 0.33 mm². L'utilisation de câbles de section inférieure pourrait compromettre la connexion et la sécurité.

    Ce produit est équipé d'un mécanisme de verrouillage qui protège contre les vibrations, garantissant une connexion stable même dans des environnements soumis à des mouvements.

    Oui, ce produit est conforme à la norme RoHS, ce qui signifie qu'il respecte les restrictions sur l'utilisation de substances dangereuses dans les équipements électriques et électroniques.
