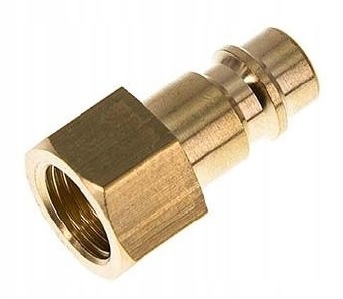

Connecteur rapide avec filetage interne de 1/4''

Description de l'article :

• Nom :Connecteur rapide avec filetage interne
• Symbole :KSGI14NW7
• Quantité vendue :1 pièce
• Taille :1/4"
• Matériau :Laiton

Matériaux :

Boîtier : Laiton / laiton nickelé, acier trempé ou 1.4305, joint : NBR (acier inoxydable : Viton)

Plage de température :

-20 °C à max. +100 °C (acier inoxydable : -15 °C à max. +200 °C, manchon plastique +80 °C)

Pression de service :

0 - 35 bar ainsi que vide partiel, raccords CEJN 0 - 16 bar

Débit*** :

Broche verrouillable : 1100 l/min (option -BA : 800 l/min), verrouillage à bille : 1800 l/min, connecteur CEJN : 2100 l/min, bille Débit (manchon de verrouillage/plastique) : 2100 l/min

***Pression d'entrée : 6 bar, différence de pression : 0,5 bar

Remarque :

Seules les combinaisons suivantes de prises et de fiches de connecteurs sont possibles :

Prise de verrouillage BA avec fiche sans vanne

Prise de verrouillage BA avec fiche de verrouillage BA

Compatible avec ** :

Rectus (25, 26, 1600, 1625), tema (1600), cejn (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) et de nombreux autres produits allemands
