1/5

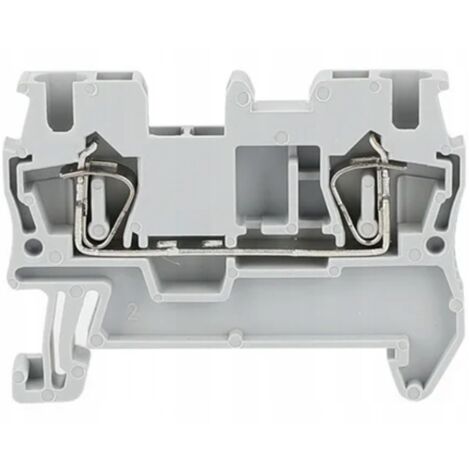

Connecteur rail DIN gris ZUG ST 4 mm

Name: Connecteur rail DIN gris ZUG ST 4 mm
Brand: AUTRES
SKU: hiregroup_5905358362594
Price: 14.93 EUR
Availability: InStock

Produit similaire livré par

Onelec – Répartiteur de terre 25mm²-35mm² – 1 câble 35mm² sans coupure – 4 départs de 25mm² – IPXXB pour installations électriques

17,90 €

Vendu par greatstore

Ces articles peuvent vous intéresser !

Bornier bleu enclipsable sur rail DIN – 2 bornes pour câbles jusqu'à 25 mm² – Dimensions réduites 45 x 20 x 40 mm – Connexion Neutre – Pollmann

Bornier gris enclipsable sur rail DIN – 2 connexions pour câbles jusqu'à 25 mm² – Installation rapide dans tableau électrique – Pollmann

Livraison gratuite

Bornier vert enclipsable sur rail DIN pour câble Terre

Livraison gratuite

Legrand – Bornier de répartition IP 2X – 5 connexions 6 à 25 mm² – Longueur 227 mm – Couleur vert – LEG405055

Livraison gratuite

Bornier de répartition IP2X terre 3P+N 1 connexion 4mm² à 25mm² vert longueur 227mm LEGRAND 404814

~~10,74€~~

Support universel pour monter tous les borniers sur rail symétrique ou asymétrique LEGRAND 004811

Bornier de répartition IP2X neutre - 1 connexion 10mm² à 35mm² - bleu - longueur 62mm

Livraison gratuite

Legrand – Bornier de répartition IP2X neutre 4 connexions 1,5 à 16 mm² – Longueur 47 mm – Protection IP2X – Couleur bleu

Livraison gratuite

Legrand – Bornier de raccordement noir 62mm – Accepte conducteurs 10 à 35mm² et 5 câbles 6 à 25mm² – Installation facile dans tableau 13 modules

~~4,90€~~

Legrand – Bornier de répartition isolé IP2X – 4 connexions à visser – Courant 80A – Section câble 1,5 à 16 mm² – Longueur 47 mm – Pour installation sur rail DIN

Livraison gratuite

Onelec – Répartiteur de terre 25mm²-35mm² – 1 câble 35mm² sans coupure – 4 départs de 25mm² – IPXXB pour installations électriques

1 Support Bornier Sans vis Hager GZ30A - pour Hager Gamma 13

Barrette 4x16mm2 connexion - Hager

Livraison gratuite

Hager – Bornier arrivée phase à cage 4x25mm2 – Cosse électrique pour câbles jusqu'à 25mm² – Connexion sécurisée – Lot de 10 unités

Livraison gratuite

Bornier d'arrivée à cages Neutre - 7X25mm2 - KN07N - Hager

Bornier de terre sans vis 20x4 mm² + 6x25 mm² Hager KN26E

Hager – Bornier arrivée phase à cage 7x25 mm² – Cosse électrique pour câblage 3 phases – Section 7 mm² – Configuration à vis – Lot de 10 unités

DEBFLEX - BORNIER NEUTRE BLEU 5 BORNES - 707356

Michaud – Connecteur CBS/CT 25 à perforation d'isolant – Branchement réseau aérien BT – Conducteurs isolés torsadés – K322

Livraison gratuite

Solera – Prise femelle CEE monophasée 3 x 32A – Pour prolongateur – IP20 – PVC – Compatible camping et applications industrielles

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le connecteur de rail DIN gris ZUG ST 4 mm est conçu pour une utilisation sur des rails DIN 62594-ST4. Ces connecteurs, également appelés connecteurs à bande ou à pince, sont essentiels pour relier les fils dans les tableaux de distribution. Ils peuvent être montés individuellement ou en rangées sur un rail DIN de 35 mm, offrant une connexion solide et stable grâce à leur pince à ressort.

Spécifications techniques

Type : Connecteur de rail DIN

Couleur : Gris

Nombre de bornes : 2

Courant nominal : 30 A

Tension nominale : 800 V

Section de fil admissible : 0,2-4 mm² (massif ou toronné)

Type de matériau isolant : Thermoplastique

Position de connexion : Par le haut

Type de matériau : PVC

Compatibilité et accessoires

Accessoires recommandés : Manchons de sertissage pour fils toronnés

Marqueurs numériques compatibles : ZBFM-5 ou ZB-6 (plage de numérotation de 1 à 100)

Types de ponts pour connecteurs : FBS-3,5 (1,5 mm), FBS-5 (2,5 mm), FBS-6 (4 mm), FBS-8 (6 mm), FBS-10 (10 mm), FBS-12 (16 mm), FBS-16 (35 mm)

Autres produits disponibles : Connecteurs de rail ZUG, embouts/couvercles, pinces d'extrémité, blocs de distribution, colliers de serrage, gaines thermorétractables avec étain

Installation

Il est recommandé de ne pas utiliser de capuchons pour chaque connecteur lorsqu'ils sont montés côte à côte, car cela pourrait élargir la rangée de connecteurs et empêcher l'utilisation de ponts. Il est conseillé de brancher uniquement le dernier connecteur de la série pour éviter les courts-circuits.

Utilisation

Les connecteurs sont conçus pour accepter à la fois des fils solides et toronnés. Pour les fils toronnés, l'utilisation de manchons de sertissage est recommandée pour assurer une connexion sécurisée.

Caractéristiques

Marque
AUTRES
Intensité courant
30 A
Matières
Thermoplastique
Couleur
Gris
Quantité par pack
1 .

Questions fréquentes

Ce type de connecteur accepte des fils ayant une section de 0,2 à 4 mm², qu'ils soient massifs ou toronnés.

Le connecteur supporte un courant nominal de 30 A et une tension nominale de 800 V.

Il est recommandé de ne pas utiliser de capuchons pour chaque connecteur monté côte à côte, afin d'éviter d'élargir la rangée et de faciliter l'utilisation de ponts.
