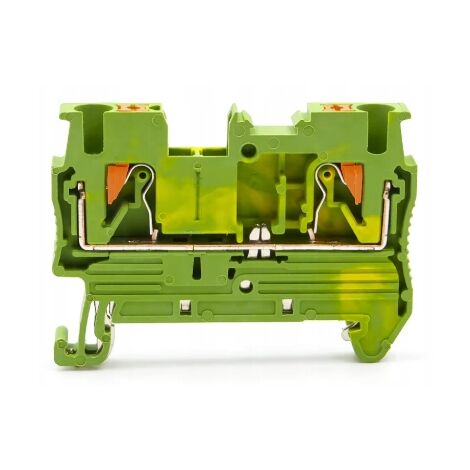

Connecteur pour rail DIN ZUG PT 4-PE jaune-vert

Name: Connecteur pour rail DIN ZUG PT 4-PE jaune-vert
Brand: AUTRES
SKU: hiregroup_5905358362655
Price: 15.06 EUR
Availability: InStock

Produit similaire livré par

Onelec – Répartiteur de terre 25mm²-35mm² – 1 câble 35mm² sans coupure – 4 départs de 25mm² – IPXXB pour installations électriques

17,90 €

Vendu par greatstore

Ces articles peuvent vous intéresser !

Bornier bleu enclipsable sur rail DIN – 2 bornes pour câbles jusqu'à 25 mm² – Dimensions réduites 45 x 20 x 40 mm – Connexion Neutre – Pollmann

Bornier gris enclipsable sur rail DIN – 2 connexions pour câbles jusqu'à 25 mm² – Installation rapide dans tableau électrique – Pollmann

Livraison gratuite

Bornier vert enclipsable sur rail DIN pour câble Terre

Livraison gratuite

Legrand – Bornier de répartition IP 2X – 5 connexions 6 à 25 mm² – Longueur 227 mm – Couleur vert – LEG405055

Livraison gratuite

Bornier de répartition IP2X terre 3P+N 1 connexion 4mm² à 25mm² vert longueur 227mm LEGRAND 404814

~~10,74€~~

Support universel pour monter tous les borniers sur rail symétrique ou asymétrique LEGRAND 004811

Bornier de répartition IP2X neutre - 1 connexion 10mm² à 35mm² - bleu - longueur 62mm

Livraison gratuite

Legrand – Bornier de répartition IP2X neutre 4 connexions 1,5 à 16 mm² – Longueur 47 mm – Protection IP2X – Couleur bleu

Livraison gratuite

Legrand – Bornier de raccordement noir 62mm – Accepte conducteurs 10 à 35mm² et 5 câbles 6 à 25mm² – Installation facile dans tableau 13 modules

~~4,90€~~

Legrand – Bornier de répartition isolé IP2X – 4 connexions à visser – Courant 80A – Section câble 1,5 à 16 mm² – Longueur 47 mm – Pour installation sur rail DIN

Livraison gratuite

Onelec – Répartiteur de terre 25mm²-35mm² – 1 câble 35mm² sans coupure – 4 départs de 25mm² – IPXXB pour installations électriques

1 Support Bornier Sans vis Hager GZ30A - pour Hager Gamma 13

Barrette 4x16mm2 connexion - Hager

Livraison gratuite

Hager – Bornier arrivée phase à cage 4x25mm2 – Cosse électrique pour câbles jusqu'à 25mm² – Connexion sécurisée – Lot de 10 unités

Livraison gratuite

Bornier d'arrivée à cages Neutre - 7X25mm2 - KN07N - Hager

Bornier de terre sans vis 20x4 mm² + 6x25 mm² Hager KN26E

Hager – Bornier arrivée phase à cage 7x25 mm² – Cosse électrique pour câblage 3 phases – Section 7 mm² – Configuration à vis – Lot de 10 unités

DEBFLEX - BORNIER NEUTRE BLEU 5 BORNES - 707356

Michaud – Connecteur CBS/CT 25 à perforation d'isolant – Branchement réseau aérien BT – Conducteurs isolés torsadés – K322

Livraison gratuite

Solera – Prise femelle CEE monophasée 3 x 32A – Pour prolongateur – IP20 – PVC – Compatible camping et applications industrielles

Comparer à des articles similaires

Informations produit

Description

Description générale

Le connecteur de rail DIN ZUG PT 4-PE jaune-vert est conçu pour une utilisation dans les tableaux de distribution. Également connu sous le nom de connecteur à bande ou connecteur à pince, il permet de connecter des fils de manière sécurisée et stable. Ce modèle est monté sur un rail DIN de 35 mm et peut accueillir des fils solides ou toronnés.

Spécifications techniques

Type : Connecteur de rail DIN ZUG PT 4-PE

Couleur : Jaune-vert

Nombre de bornes : 2

Section de fil admissible : 0,2-4 mm² (massif ou toronné)

Courant nominal : 800 V / 41 A

Position de connexion : Par le haut

Matériau isolant : Thermoplastique

Type de matériau : PVC

Compatibilité et accessoires

Accessoires recommandés : Manchons de sertissage pour fils toronnés

Marqueurs numériques compatibles : ZBFM-5 ou ZB-6 (plage de numérotation de 1 à 100)

Types de ponts pour connecteurs : FBS-3,5 (1,5 mm), FBS-5 (2,5 mm), FBS-6 (4 mm), FBS-8 (6 mm), FBS-10 (10 mm), FBS-12 (16 mm), FBS-16 (35 mm)

Autres produits disponibles : Connecteurs de rail ZUG, embouts/couvercles, pinces d'extrémité, blocs de distribution, colliers de serrage, gaines thermorétractables avec étain

Installation

Montage sur rail DIN de 35 mm

Connexion des fils par le haut

Éviter d'utiliser des capuchons pour chaque connecteur s'ils sont montés côte à côte

Utilisation

Connecter des fils dans des tableaux de distribution

Assurer une terminaison correcte pour éviter les courts-circuits

Utiliser des marqueurs pour identifier les connecteurs

Caractéristiques

Marque
AUTRES
Intensité courant
41 A
Matières
Thermoplastique
Couleur
Vert
Quantité par pack
1 .

Questions fréquentes

Ce type de connecteur peut accueillir des fils ayant une section de 0,2 à 4 mm², qu'ils soient massifs ou toronnés.

Le courant nominal supporté par ce connecteur est de 800 V avec une intensité de 41 A.

La connexion des fils se fait par le haut, ce qui permet une installation facile sur un rail DIN.

Réponses générées par IA à partir des informations vendeur

Conseil par

Comment choisir ses accessoires de connexion électriques

Les connexions sont indispensables pour les dérivations électriques, pour mettre plusieurs prises sur une même ligne ou pour commander plusieurs luminaires avec un seul interrupteur. La connexion doit être parfaitement isolée, offrir une bonne tenue mécanique et éviter les échauffements, sources d’incendies.
