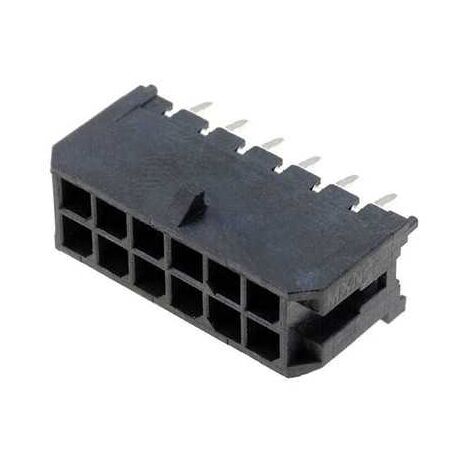

Connecteur Micro Fit femelle 6X2 Voies PCB

Code ErreBi: 64029
Code Producteur: Cross Reference 43045-1212
Producteur: LHE
Remarque : l'article est une reproduction de l'original, veuillez nous contacter pour plus d'informations.
Prix au 5 pièces
Remarque: Quantité 1 correspond à 5 pièces
Exemple: Si vous achetez 3 quantités, vous recevrez 15 pièces

Le connecteur est conçu pour les applications électriques, électroniques et industrielles nécessitant une connexion compacte, fiable et stable entre le câblage et le circuit imprimé.
Grâce à la configuration à 12 positions réparties sur 2 rangées, il permet une gestion ordonnée des connexions électriques tout en conservant des dimensions réduites et une bonne densité de connexion.
Le pas de 3 mm rend le connecteur adapté aux systèmes où il est nécessaire d’optimiser l’espace sans renoncer à une bonne capacité de courant par contact.
La structure à montage droit facilite l’installation sur carte et rend le composant adapté aux applications wire-to-board, systèmes électroniques, panneaux de commande, équipements industriels et câblages professionnels.
Le boîtier noir en matériau thermoplastique assure une bonne résistance mécanique, une stabilité dimensionnelle et une résistance aux températures de fonctionnement.
La classe d’inflammabilité UL 94 V-0 représente un avantage important pour les applications où des exigences élevées de sécurité et de résistance à la flamme sont nécessaires.
Avec un courant nominal de 8,5 A et une tension nominale de 600 V, le connecteur est adapté aux connexions électriques de signal et d’alimentation dans différents environnements de production.
La plage de température de fonctionnement de -40 °C à +105 °C permet une utilisation même dans des environnements soumis à des variations thermiques et à des conditions de fonctionnement exigeantes.

PRINCIPAUX AVANTAGES

- Configuration compacte à 12 positions sur 2 rangées
- Pas de 3 mm pour une bonne densité de connexion
- Montage droit pour une installation ordonnée sur carte
- Boîtier noir en matériau thermoplastique
- Courant nominal jusqu’à 8,5 A
- Tension nominale jusqu’à 600 V
- Classe d’inflammabilité UL 94 V-0
- Bonne résistance thermique de -40 °C à +105 °C
- Idéal pour applications wire-to-board
- Adapté aux câblages professionnels et systèmes électroniques

PRINCIPALES APPLICATIONS

- Connexions wire-to-board
- Cartes électroniques PCB
- Câblages électriques professionnels
- Systèmes d’alimentation
- Équipements industriels
- Tableaux électriques et systèmes de commande
- Automatisation industrielle
- Dispositifs électroniques compacts

CARACTÉRISTIQUES TECHNIQUES

Série : A3001

Type : connecteur / header pour connexion wire-to-board

Nombre de positions : 12 positions

Nombre de rangées : 2 rangées

Pas : 3 mm

Angle de montage : droit

Courant nominal : 8,5 A

Tension nominale : 600 V

Matériau du boîtier : thermoplastique (TP)

Couleur du boîtier : noir

Classe d’inflammabilité : UL 94 V-0

Température minimale de fonctionnement : -40 °C

Température maximale de fonctionnement : +105 °C

Poids unitaire : 1,698 g


Scheda Tecnica

Type de produit: Corps du connecteur
Serie: Micro-Fit 3.0
Ampérage: 8.5A
Matériel: Thermoplastique
Couleur: Noir
Température de fonctionnement: -40°C à +105°C
Inflammabilité: 94V-0
Voltage: 600V
Matériel de contact: Laiton étamé
Montage: Circuit imprimé
Genre: femelle + borne mâle
Nombre de pôles: 12
Nombre de rangées: 2
Pas: 3.00 mm
Orientation: 180°
Plaquage du contact: étain
