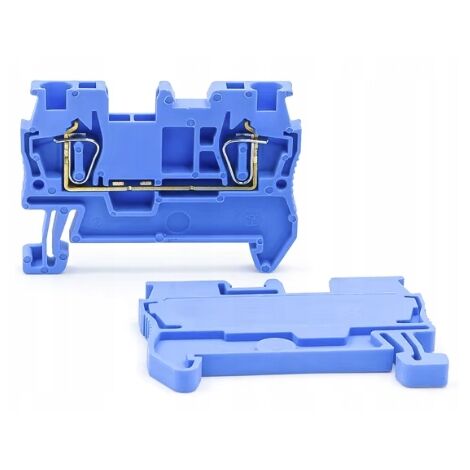

Connecteur de rail ZUG ST 1.5 bleu

Produit similaire livré par
Wago – Pot de 50 bornes de connexion automatique 2 entrées – CAGE CLAMP® pour fils souples et rigides – 32A – 405V – 0.14 à 4 mm²
Wago – Pot de 50 bornes de connexion automatique 2 entrées – CAGE CLAMP® pour fils souples et rigides – 32A – 405V – 0.14 à 4 mm²
22,90 €167
Vendu par greatstore

Ces articles peuvent vous intéresser !

Sachet de 5 bornes 5 entrées S221 - WagoWAGO
10 options

Sachet de 5 bornes 5 entrées S221 - Wago

387
10,50€

Comparer à des articles similaires

Informations produit

Description

Description générale

Le connecteur de rail bleu ZUG ST 1.5 est conçu pour les rails DIN selon la norme 62488-ST1.5. Ce type de connecteur, également connu sous le nom de connecteur à bande ou à pince, est utilisé pour relier les fils dans les tableaux de distribution. Il peut être monté individuellement ou en rangées sur un rail DIN / Euro / TS-35.

Spécifications techniques

  • Nombre de bornes : 2
  • Courant nominal : 24 A
  • Tension nominale : 500 V
  • Section de fil de connexion admissible : 0,2-1,5 mm² (massif ou toronné)
  • Type de matériau isolant : thermoplastique
  • Position de connexion du fil : par le haut
  • Type de matériau : PVC
  • Compatibilité et accessoires

  • Accessoires disponibles : manchons de sertissage pour fils toronnés
  • Marqueurs numériques compatibles : ZB-3.5 ou ZBFM-3.5
  • Types de ponts pour connecteurs ZUG : FBS-3.5 (1,5 mm), FBS-5 (2,5 mm), FBS-6 (4 mm), FBS-8 (6 mm), FBS-10 (10 mm), FBS-12 (16 mm), FBS-16 (35 mm)
  • Autres produits : connecteurs de rail ZUG, embouts/couvercles, pinces d'extrémité, blocs de distribution, colliers de serrage, gaines thermorétractables
  • Installation

    Il est recommandé de ne pas utiliser de capuchons pour chaque connecteur lorsqu'ils sont montés côte à côte, car cela pourrait élargir la rangée de connecteurs et empêcher l'utilisation de ponts. Il est conseillé de brancher uniquement le dernier connecteur de la série pour éviter les courts-circuits.

    Utilisation

    Les connecteurs sont conçus pour une connexion solide et stable grâce à leur pince à ressort. Ils acceptent les fils solides et toronnés, et il est recommandé d'utiliser des manchons de sertissage pour les fils toronnés.

    Caractéristiques

    • Marque
      AUTRES
    • Tension électrique
      500 V
    • Intensité courant
      24 A
    • Matières
      Thermoplastique
    • Couleur
      Bleu
