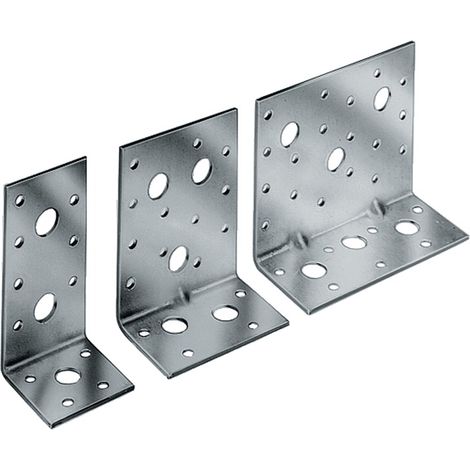

Connecteur coudé AE48 90x48x48x3mm

Équerres de charpenterie en acier perforé Paquet d'équerres de charpenterie (100 pièces)

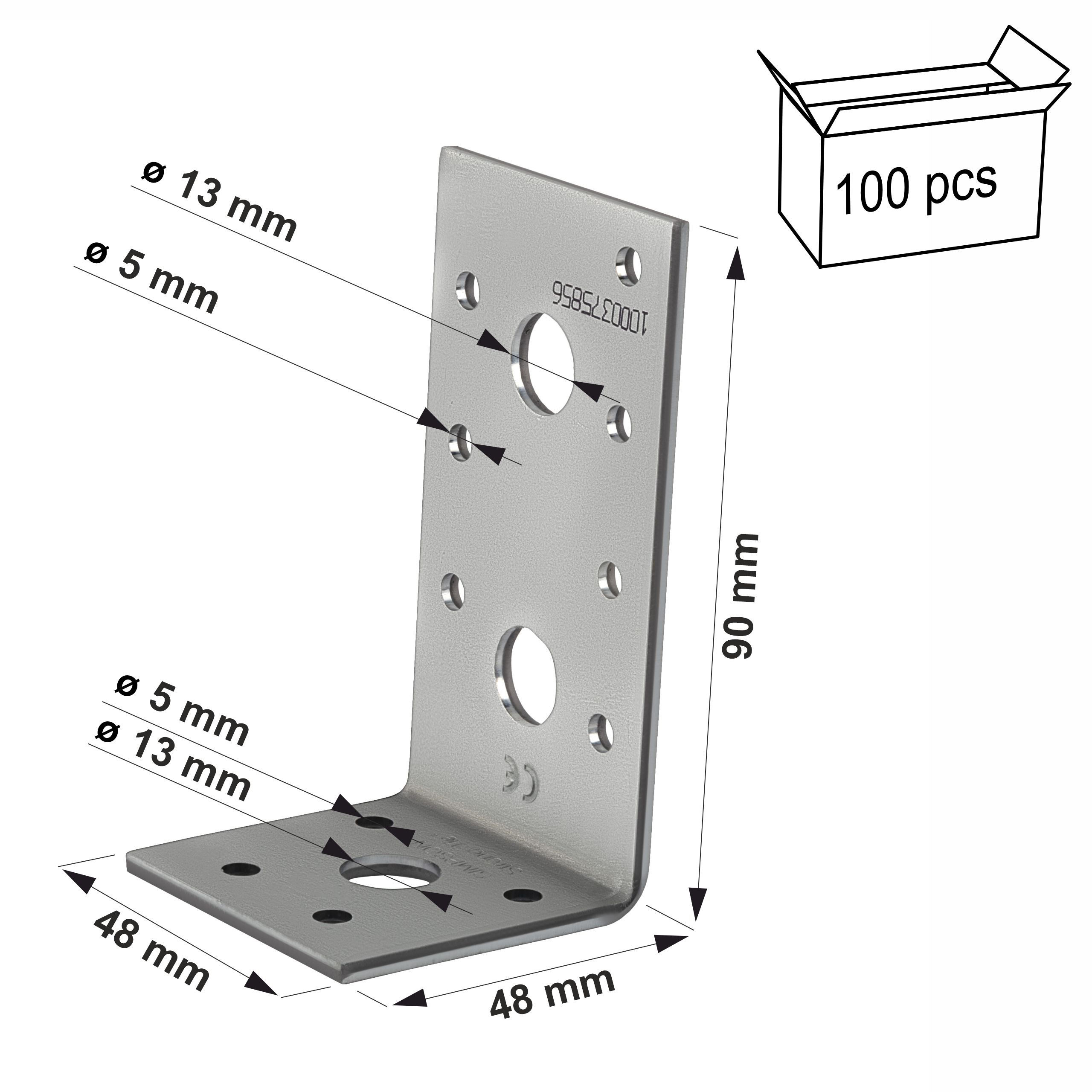

• Modèle : AE48
• Dimensions : 90 x 48 x 48 mm
• Épaisseur de la tôle : 3,0 mm
• Conditionnement : 100 pièces
• Trous pour bras A : 7 pièces x Ø 5 mm, 2 pièces x Ø 13 mm,
• Trous pour bras B : 4 pièces x Ø 5 mm, 1 pièce x Ø 13 mm,
• Matériau : Acier galvanisé S250GD Z 275 g/m2 (20 µm)
• Conçu pour les assemblages : bois - bois, bois - béton

Produit original de la société renommée SIMPSON Strong-Tie ®

Les connecteurs d'angle de type AE appartiennent à un groupe de connecteurs qui permettent le transfert de la plupart des combinaisons de charges dans les structures en bois typiques en combinaison avec du béton. Les cornières AE, associées au béton, atteignent des capacités de charge très élevées, notamment grâce à l'utilisation de rondelles épaisses US40/40/10G. Méthode d'application et d'installation : Conçues pour les assemblages suivants : bois-bois, bois-béton. Élément principal : bois massif, bois composite, bois lamellé-collé, béton. Élément secondaire : bois massif, bois composite, bois lamellé-collé. Domaine d'application :

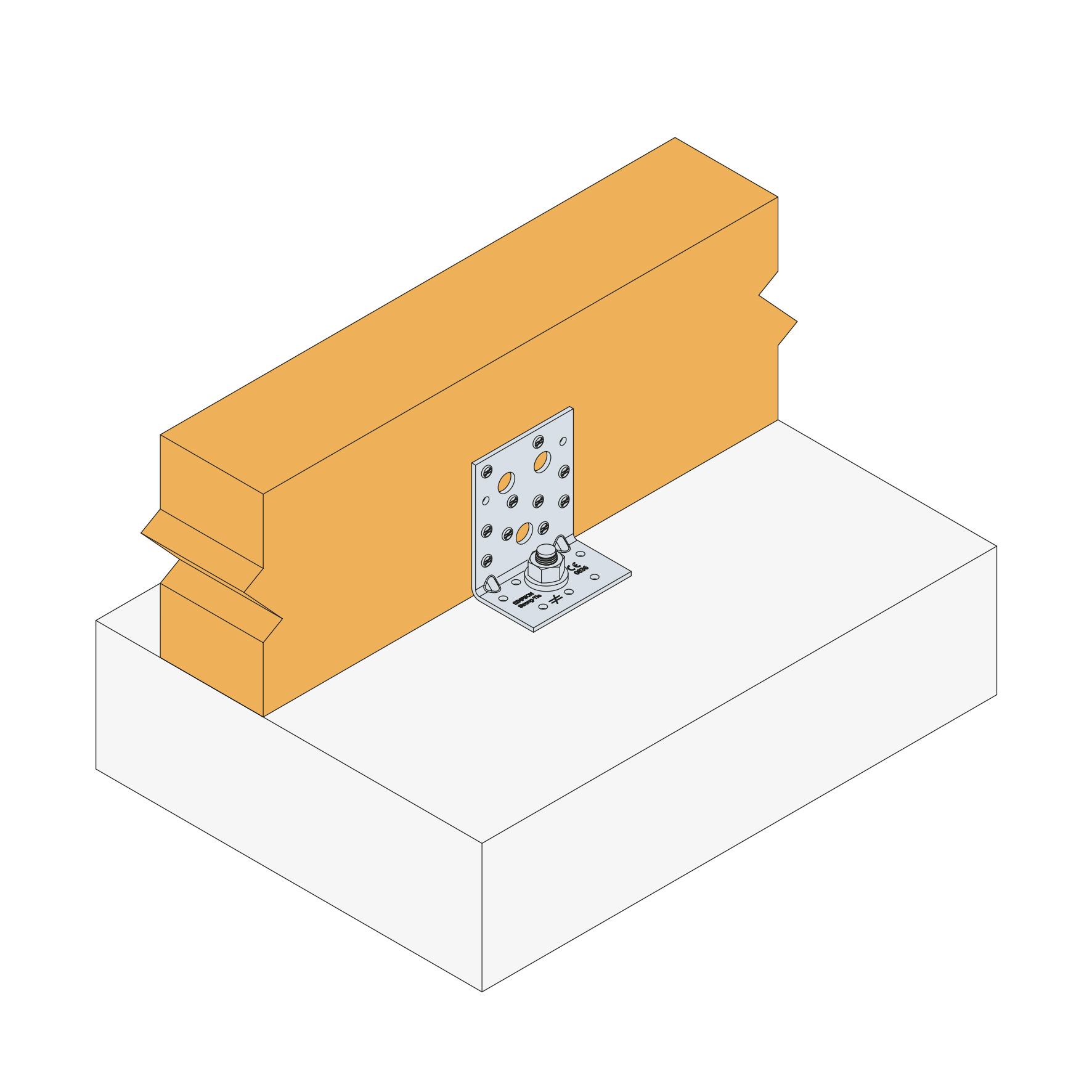

Assemblages de chevrons à une sablière ou à une poutre annulaire en béton.

Assemblages de poteaux en bois à des poutres ou au béton. Tous autres éléments structuraux nécessitant une capacité de charge élevée de l'assemblage.

Avantages 1. Montage simple

Le connecteur a été conçu pour être intuitif et rapide à installer, ce qui réduit considérablement le temps de travail et le rend idéal aussi bien pour les professionnels que pour les bricoleurs. 2. Assemblages robustes et durables

Grâce à l'utilisation d'acier de haute qualité (acier S250GD) et au procédé de galvanisation à chaud Sendzimir, le connecteur garantit une résistance et une durabilité exceptionnelles des assemblages dans diverses structures en bois.

• 3. Capacité de charge élevée
• Le connecteur présente d'excellents paramètres de capacité de charge, calculés statiquement, assurant la sécurité et la stabilité des éléments assemblés, un point crucial pour les structures porteuses et l'aménagement paysager.
• 4.

Classe de service 2

Caractérisée par une teneur en humidité du matériau correspondant à une température de 20 °C et à une humidité relative de l'air ambiant supérieure à 85 % seulement quelques semaines par an. (par exemple, hangars ouverts ou combles non chauffés)

Certificat

ETA-06/0106

La présente Norme européenne spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (c'est-à-dire la protection contre la corrosion) des assemblages utilisés dans les structures porteuses en bois. Les produits que nous proposons se caractérisent par leur qualité supérieure et peuvent être utilisés en toute sécurité dans le secteur de la construction. Nous mettons tout en œuvre pour garantir que les produits fournis à nos clients entrepreneurs soient sûrs et adaptés à leurs besoins spécifiques.
