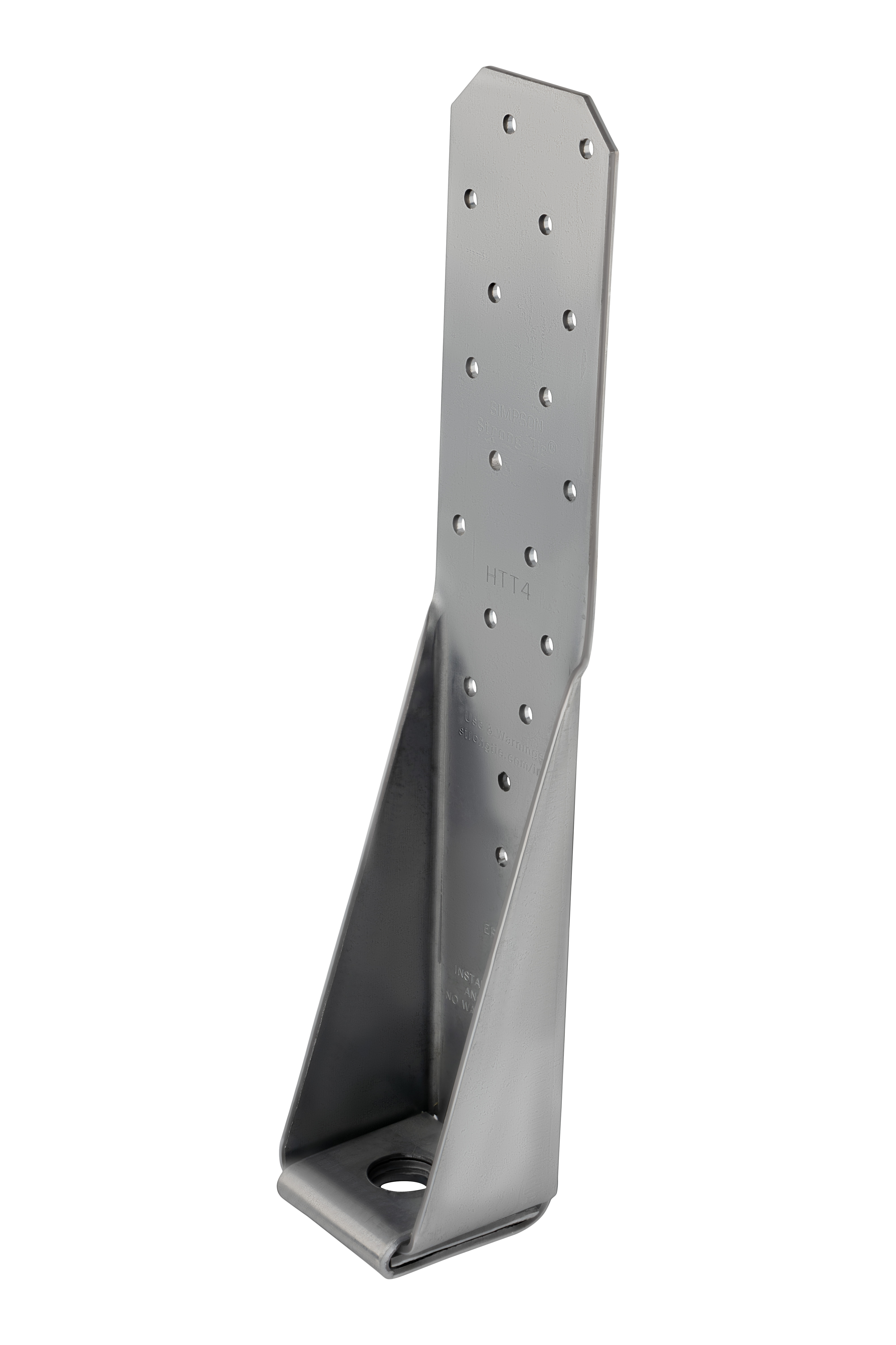

Connecteur d'ancrage HTT4 300x51x60x2,5mm (1)

Connecteur d'ancrage d'angle renforcébois - béton

Paramètres les plus importants

• Modèle : HTT4

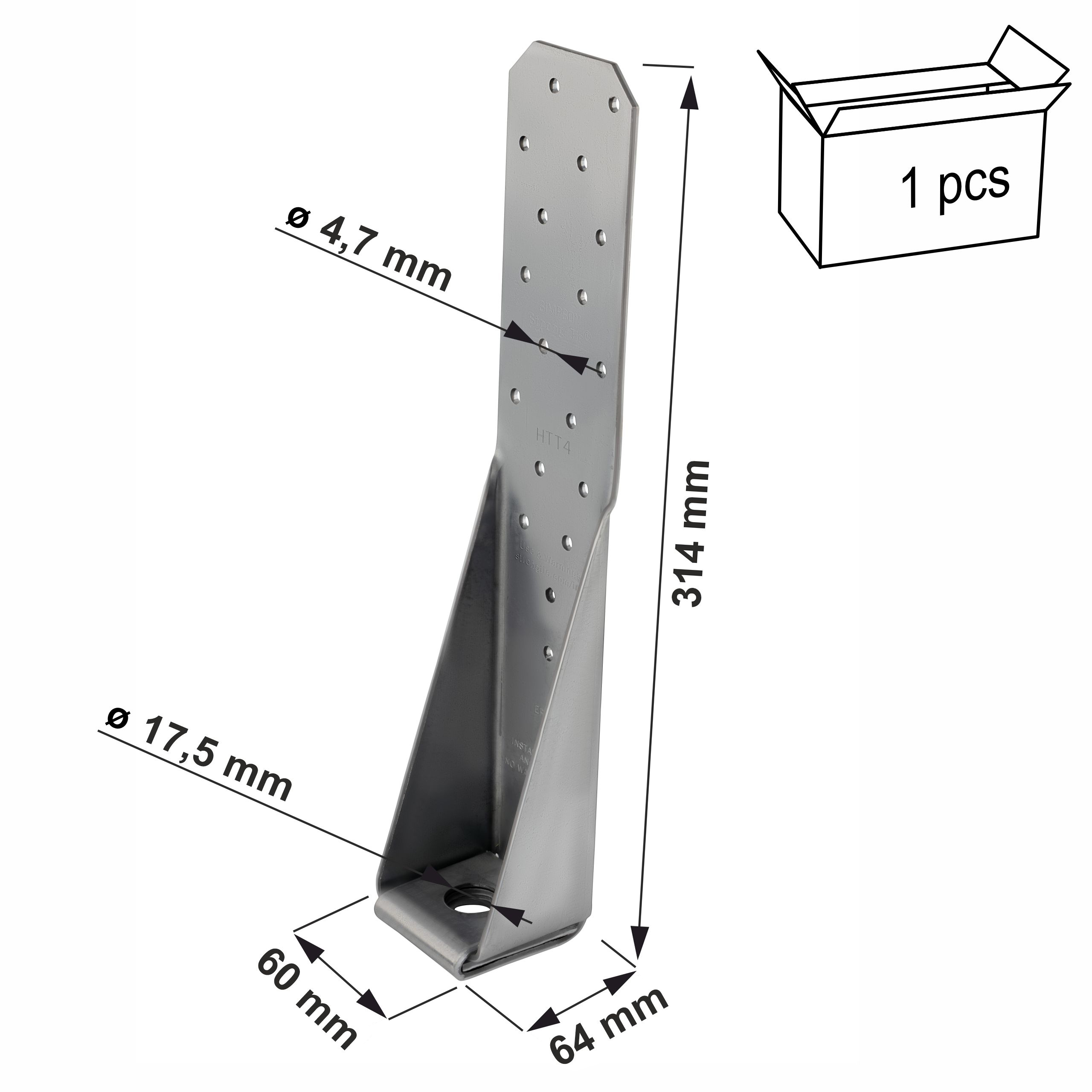

• Dimensions : 314 x 60 x 64 mm
• Épaisseur de la feuille : 2,8 mm
• Conditionnement : 1 pc.
• Trous pour bras A : 18 pièces x Ø 5 mm
• Trous pour bras B : 1 pc. x Ø 17,5 mm
• Matériau : Acier S250GD galvanisé à 275 g/m² (20 μm)

Utilisation prévue : Pour la liaison de structures en bois à une fondation en béton.

Produit original de la société renommée Simpson Strong-Tie ®

item-6">

Les connecteurs d'ancrage du groupe HTT sont conçus pour transférer les forces de levage élevées résultant de la rotation de la paroi à ossature.

Avantages

1. Assemblage simple

Le connecteur a été conçu pour être intuitif et rapide à installer, ce qui réduit considérablement le temps de travail. Des perforations judicieusement placées facilitent le positionnement précis des clous ou des vis.

2. Connexions robustes et durables

Grâce à l'utilisation d'acier de haute qualité (acier S250GD) et au procédé de galvanisation à chaud Sendzimir, le connecteur garantit une résistance et une durabilité exceptionnelles des connexions dans diverses structures en bois.

3. Capacité de charge élevée

Le connecteur possède d'excellents paramètres de charge, calculés statiquement, assurant la sécurité et la stabilité des éléments construits, ce qui est crucial dans les structures porteuses et l'aménagement paysager.

4.Classe d'utilisation 2

Il est caractérisé par une teneur en humidité du matériau correspondant à une température de 20 °C et une humidité relative de l'air ambiant supérieure à 85 % seulement pendant quelques semaines par an. (par exemple, hangars ouverts ou grenier non chauffé)

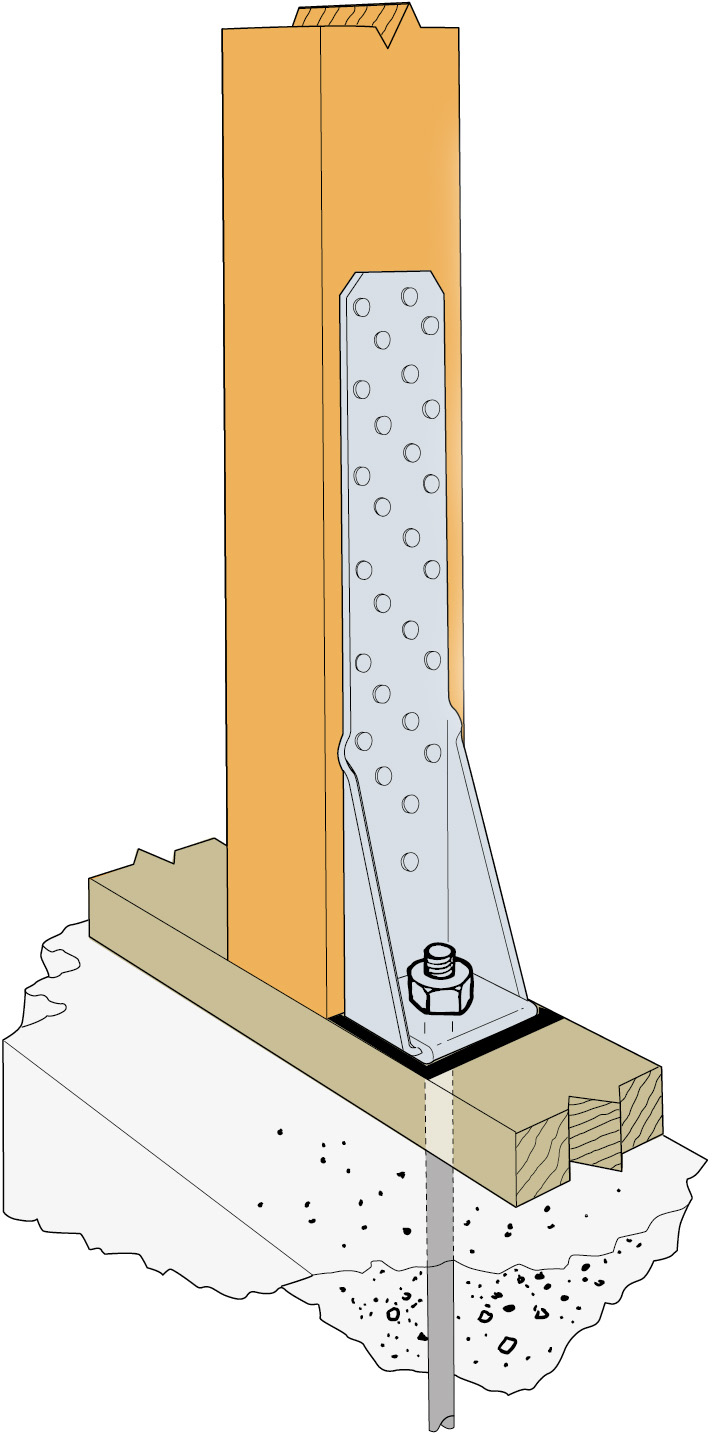

Assemblage d'application et de méthode

Connexion :

Élément principal : béton

Élément secondaire : bois de structure, ossature préfabriquée murs

Domaine d'application :

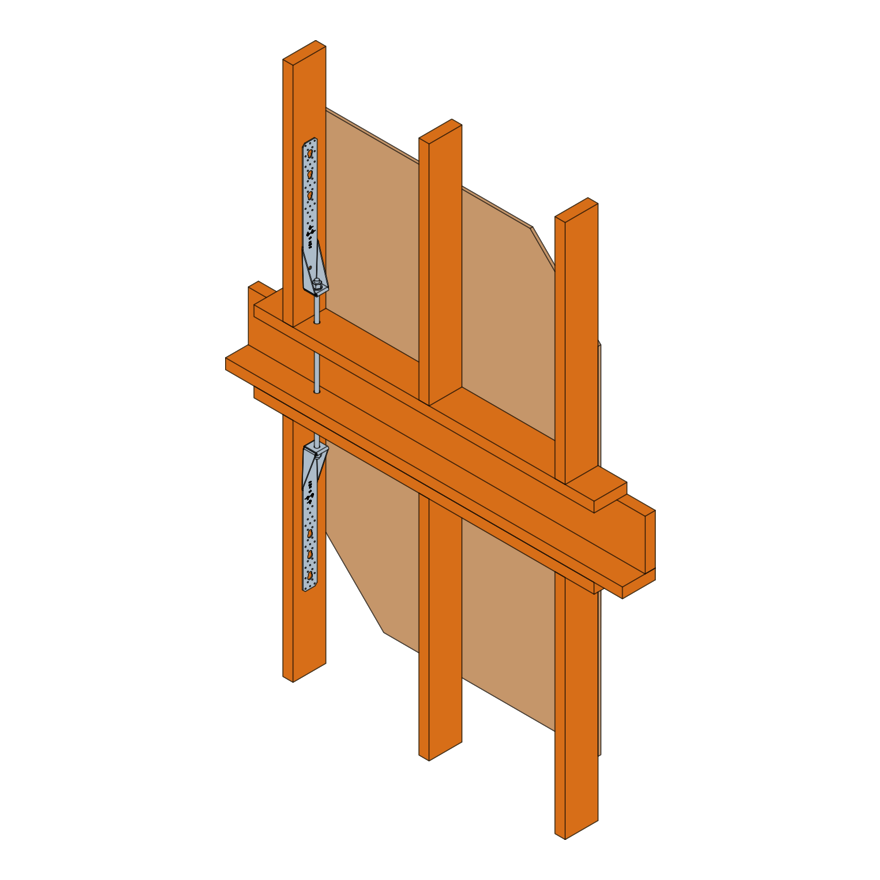

• Ils peuvent être utilisés comme ancrages pour les colonnes en bois, les murs à ossature préfabriquée ou d'autres éléments en bois.
• Ancrage des murs à ossature « ouverte » dont la structure porteuse en bois est accessible lors de l'installation.
• Les équerres peuvent être montées à l'extérieur du mur ou à l'intérieur, sur le côté du poteau.

Certificat

ETA-07/0285

Garantie de la plus haute qualité. Cette norme spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (c.-à-d. la protection contre la corrosion) des fixations utilisées dans les structures porteuses en bois.

Les produits que nous proposons se caractérisent par une qualité supérieure et peuvent être utilisés en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que Les produits livrés à nos sous-traitants sont sûrs et adaptés à des tâches spécifiques.
