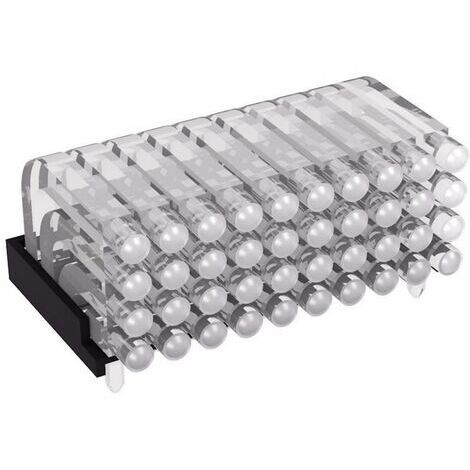

Mentor 1296.2104 Conduit de lumière rigide montage sur carte, insertion en force
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Matériel: (fibre optique) PC clair UL94 (lentille) PC UL94 noire
Informations techniques
Configuration (Fibre optique) : 4 x 10
Couleur : transparent
Dimensions produit, hauteur : 13.3 mm
Dimensions produit, largeur : 16.95 mm
Données techniques complémentaires : Matériel: (fibre optique) PC clair UL94 (lentille) PC UL94 noire
Forme de lentille : arqué
Longueur : 26.2 mm
Modèle (fibre optique) : rigide
Température de fonctionnement (max.) : +85 °C
Température de fonctionnement (min.) (num) : -40 °C
Type de montage : montage sur carte, insertion en force
Ø lentille : 1.95 mm
Ce guide de lumière est prévu pour des LEDs CHIPLEDs forme 0603 ou plus petites et peut être monté cote à cote avec un pas de 2.54 mm. Il ramène sur une face avant le flux lumineux sous forme d'un affichage Ø 2 mm. Le capot garde le guide de lumière en place et est fixé sur le circuit imprimé avec des pattes encliquetables.
Points forts
- Surface de rayonnement Ø 2 mm
Informations supplémentaires
Livraison sans LEDs. Illustration similar.
Caractéristiques
- MarqueMENTOR
- Longueur2.62 cm
- Largeur17 mm
- Hauteur13.3 mm
- MatièresPolycarbonate
Questions fréquentes
Ce produit est conçu pour diriger le flux lumineux de LEDs CHIPLEDs de forme 0603 ou plus petites. Il n'est pas spécifié s'il est compatible avec des LEDs de tailles supérieures.
Ce dispositif peut fonctionner dans une plage de températures allant de -40 °C à +85 °C, ce qui le rend adapté à des environnements variés.
Ce produit se fixe sur un circuit imprimé par un système d'insertion en force, avec des pattes encliquetables pour maintenir le guide de lumière en place.
