Compteur de fréquence RF 0.1-1000MHz avec rétroéclairage rouge pour signaux radio

Bienvenue dans notre boutique ! Le PLJ-8LED-H est un module d'affichage de fréquence économique, équipé d'un afficheur à 8 chiffres à tube numérique. Conçu pour afficher avec précision les valeurs de fréquence des émetteurs-récepteurs et autres équipements, il peut également être utilisé pour des mesures de fréquence conventionnelles. Ce composant est compact, délicat et offre des performances fiables, fournissant un bon effet visuel à un coût réduit.

**Caractéristiques :**

- Alimenté par le microcontrôleur PIC16F648A de Microchip, le fréquencemètre fonctionne jusqu'à 2,4 GHz.

- Équipé d'un oscillateur à cristal contrôlé en tension et compensé en température (VC-TCXO 2,5 ppm) pour une mesure de fréquence précise.

- Un algorithme de contrôle de porte et de timing unique garantit un affichage de fréquence précis sans aucune interruption temporelle.

- Le temps de porte (rafraîchissement de l'affichage) peut être réglé sur 0,01 seconde, 0,1 seconde ou 1,0 seconde, permettant un affichage en temps réel de la fréquence.

- La conception à entrée unique permet une mesure de fréquence sur trois canaux (canal bas, canal haut et canal automatique).

**Spécifications :**

- **Modèle :** PLJ-8LED-H

- **Type :** Chiffres rouges rétroéclairés, Chiffres bleus rétroéclairés (au choix)

- **Temps de porte :** 0,01 S, 0,10 S, 1,0 S

- **Canaux de mesure :**

- **Canal bas :**

- Plage de mesure : 0,1 MHz ~ 60 MHz

- Précision : ± 100Hz (temps de porte 0,01s), ± 10Hz (temps de porte 0,1s), ± 1Hz (temps de porte 1,0s)

- Sensibilité : 0,1 MHz ~ 10 MHz : meilleure que 60mVPP, 10 MHz ~ 60 MHz : meilleure que 60mVPP

- **Canal haut (divisé par 64) :**

- Plage de mesure : 20 MHz ~ 2,4 GHz

- Précision : ± 6400Hz (temps de porte 0,01s), ± 640Hz (temps de porte 0,1s), ± 64Hz (temps de porte 1,0s)

- Sensibilité : 20 MHz ~ 30 MHz : meilleure que 100mVPP, 30 MHz ~ 60 MHz : meilleure que 50mVPP

- **Canal automatique :** Sélectionne automatiquement le canal approprié en fonction de la fréquence du signal d'entrée.

- **Réglages FI :** Conception double FI indépendante avec un pas de fréquence minimum de 100 Hz.

- **Référence de fréquence :** Utilise un VC-TCXO de 13,000 MHz avec une stabilité de fréquence de ± 2,5 ppm.

- **Tension d'alimentation :** DC 9V ~ 15V

- **Courant :** Maximum 160 mA

- **Affichage :** Huit chiffres LED avec luminosité réglable.

- **Dimensions physiques :** 125,5 mm (L) x 25,5 mm (H) x 21,5 mm (P)

- **Poids :** Environ 46 g

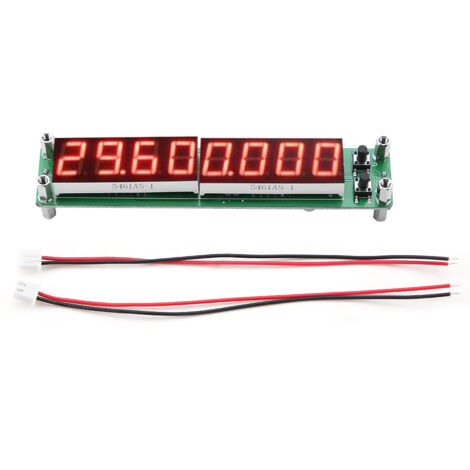

**Contenu du colis :**

- 1 x Fréquencemètre

- 2 x Câbles
