Compteur de Fréquence RF 0.1-1000MHz avec Affichage Rétroéclairé Bleu pour Tests de Signal
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre compteur de fréquence numérique PLJ-8LED-H, un module d'affichage économique à 8 digits, idéal pour afficher les valeurs de fréquence sur les équipements émetteurs-récepteurs et pour les mesures de fréquence conventionnelles. Compact, performant, visuellement efficace et offrant un excellent rapport qualité-prix.
Ce module intègre le microcontrôleur PIC16F648A de Microchip et est capable de mesurer des fréquences jusqu'à 2,4 GHz. Il utilise un oscillateur à cristal contrôlé en tension et compensé en température (VC-TCXO) offrant une stabilité exceptionnelle de ± 2,5 ppm. Son algorithme de contrôle de porte unique et de chronométrage précis garantit des mesures fiables.
Vous pouvez ajuster le temps de porte (rafraîchissement de l'affichage) entre 0,01 seconde, 0,1 seconde et 1,0 seconde pour un affichage en temps réel de la valeur de fréquence. Sa conception à entrée simple offre trois canaux de mesure : canal basse fréquence, canal haute fréquence et canal automatique qui sélectionne le canal approprié en fonction du signal d'entrée (seuil à 60 MHz).
Principales caractéristiques :
- **Affichage** : Huit afficheurs numériques haute luminosité de 0,56 pouces, avec luminosité réglable sur huit niveaux.
- **Conception double FI** : Permet de pré-régler séparément une valeur de fréquence intermédiaire (FI) ou de décalage, avec un pas minimum de réglage de 100 Hz et une plage de 0 à 99,9999 MHz (mode addition ou soustraction).
- **Précision de mesure** :
* Canal Bas (0,1 MHz - 60 MHz) : Précision jusqu'à ±1 Hz avec un temps de porte de 1,0 s.
* Canal Haut (20 MHz - 2,4 GHz, avec prédiviseur /64) : Précision jusqu'à ±64 Hz avec un temps de porte de 1,0 s.
- **Sensibilité** :
* Canal Bas : Meilleure que 60mVPP sur sa plage principale.
* Canal Haut : Meilleure que 50mVPP à 100mVPP selon la plage.
- **Alimentation** : DC 9V - 15V (protection contre l'inversion de polarité incluse), consommation max. d'environ 160 mA sous 12V.
- **Facilité d'utilisation** : Structure de circuit simple, commande par deux boutons, réglages automatiquement sauvegardés et rappelés au démarrage.
- **Interfaces** : Connecteurs HX2.54-2P pour l'alimentation (DC IN) et le signal d'entrée (RF IN), ainsi qu'un connecteur 2.54-6P pour la programmation (ICSP).
- **Dimensions du composant** : 125,5 mm (Longueur) x 25,5 mm (Largeur) x 21,5 mm (Hauteur).
- **Poids net du composant** : Environ 46 grammes.
Options disponibles : Affichage à digits rouges ou bleus (veuillez spécifier votre choix lors de la commande).

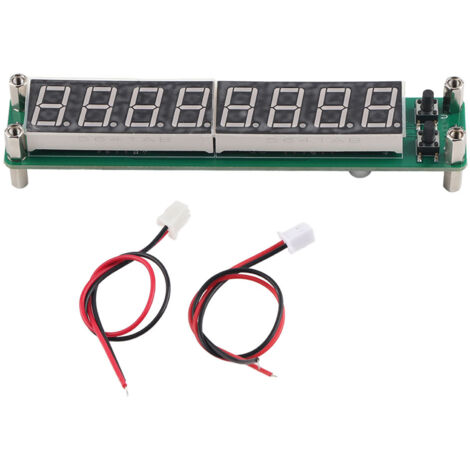

Votre commande comprend :
1 x Compteur de fréquence numérique PLJ-8LED-H
2 x Câbles de connexion
