Description générale

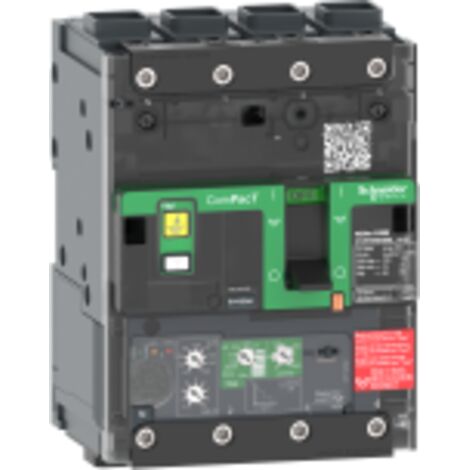

Le disjoncteur Vigi ComPacT NSXmN avec MicroLogic 4.1 est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 25A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements résidentiels et commerciaux. Sa conception robuste et ses fonctionnalités avancées garantissent une protection fiable contre les surcharges et les courts-circuits.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 90 kA à 220...240 V CA, 250 kA à 380...415 V CA, 225 kA à 440 V CA, 15 kA à 500 V CA, 22,5 kA à 525 V CA, 5 kA à 660...690 V CA
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
- Puissance dissipée par pôle : 1,01 W
- Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
- Poids : 1,63 kg
- Couleur : Gris (RAL 7016)
Compatibilité et accessoires
- Type de raccordement : 1 cosse Everlink pour fils de 2,5...70 mm² (torsadé fin cuivre) et 1 cosse Everlink pour fils de 2,5...95 mm² (rigide ou semi-rigide aluminium/cuivre)
- Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 12 modules
- Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension MN ou MX
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
Utilisation
- Calibre du déclencheur : 25 A à 40 °C
- Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 10...25 A
- Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
- Protection différentielle : Intégrée, Classe A, réglable avec plusieurs seuils de sensibilité (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
- Type de réglage de la temporisation protection différentielle : Réglable avec plusieurs options (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
Autres informations
- Signalisation locale pour présence de contacts auxiliaires (repère vert)
