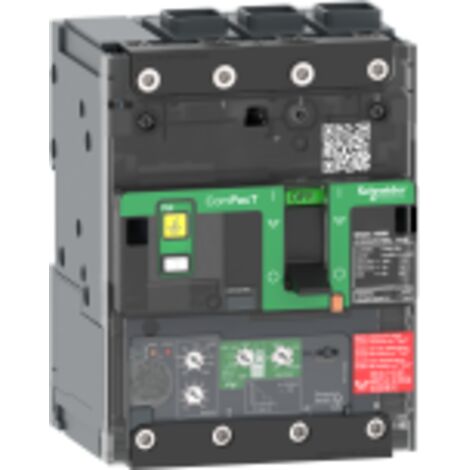

ComPacT NSXmN - disjoncteur Vigi - MicroLogic 4.1 25A - 3P3D - 50kA - EverLink - C11N34V025L

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSXmN avec MicroLogic 4.1 est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 25A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements résidentiels et commerciaux. Sa conception robuste et ses fonctionnalités avancées garantissent une protection fiable contre les surcharges et les courts-circuits.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220...240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 1,01 W
  • Largeur : 108 mm
  • Hauteur : 144 mm
  • Profondeur : 80 mm
  • Poids : 1,63 kg
  • Couleur : Gris (RAL 7016)

Compatibilité et accessoires

  • Type de raccordement : 1 cosse Everlink taille de fil 2,5...70 mm² (torsadé fin cuivre), 1 cosse Everlink taille de fil 2,5...95 mm² (rigide ou semi-rigide aluminium/cuivre)
  • Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension MN ou MX

Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade

Utilisation

  • Calibre du déclencheur : 25 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions
  • Plage de réglage du seuil long retard : 10...25 A
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions
  • Plage de réglage du seuil instantané : 375 A
  • Protection différentielle : Intégrée, Classe A
  • Type de réglage de sensibilité différentielle : Réglable (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)

Autres informations

  • Signalisation locale pour présence de contacts auxiliaires (repère vert)

Caractéristiques

  • Marque
    SCHNEIDER
  • Longueur
    10.8 cm
  • Poids
    1630 g
  • Tension électrique
    230 V
  • Matières
    Métal

Questions fréquentes

La plage de réglage du seuil long retard est de 10 à 25 A, avec un réglage possible sur 9 positions.

Le pouvoir assigné de coupure de service est de 90 kA à 220...240 V CA.

La protection différentielle intégrée est de classe A, avec une sensibilité réglable entre 30 mA et 5 A.

Réponses générées par IA à partir des informations vendeur
