Description générale

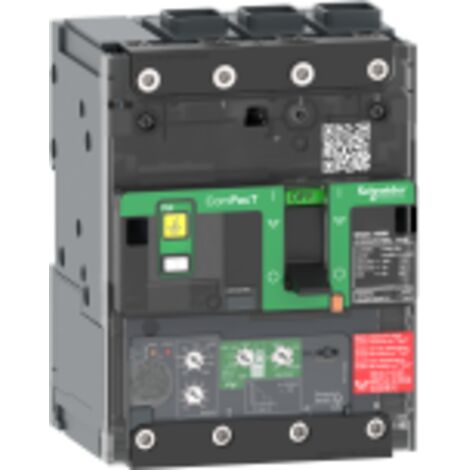

Le disjoncteur Vigi ComPacT NSXmN avec MicroLogic 4.1 est conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de 100A et une protection différentielle intégrée de classe A, il est idéal pour une utilisation dans des environnements variés. Ce modèle est équipé de la technologie EverLink pour un raccordement facile et sécurisé.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 90 kA à 220...240 V CA, 250 kA à 380...415 V CA, 225 kA à 440 V CA, 215 kA à 500 V CA, 22,5 kA à 525 V CA, 6,5 kA à 660...690 V CA
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
- Puissance dissipée par pôle : 4,77 W
- Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
- Poids : 1,63 kg
- Couleur : Gris (RAL 7016)
Compatibilité et accessoires
- Type de raccordement : 1 cosse Everlink pour fils de 2,5 à 70 mm² (torsadé fin cuivre) et 1 cosse Everlink pour fils de 2,5 à 95 mm² (rigide ou semi-rigide aluminium/cuivre)
- Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension MN ou MX
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
Utilisation
- Calibre du déclencheur : 100 A à 40 °C
- Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage de 40 à 100 A
- Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage de 1,5 à 10 x Ir
- Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage de 1500 A
- Protection différentielle : Intégrée, réglable avec plusieurs seuils de sensibilité (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
Autres informations
- Signalisation locale pour présence de contacts auxiliaires (repère vert)
- Type de réglage de la temporisation protection différentielle : Réglable avec plusieurs options (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
