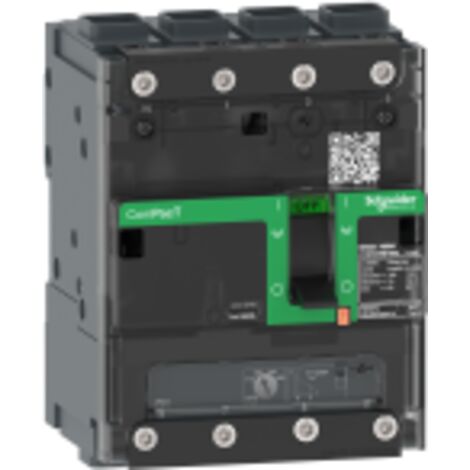

ComPacT NSXmN - disjoncteur - TM-D 32A - 4P4D - 50kA - borne EverLink - C11N4TM032L

Produit similaire livré par
Legrand – Disjoncteur bipolaire 90A – Différentiel sélectif 500mA – Courbe de déclenchement réglable 60/75/90A – 250V~
Legrand – Disjoncteur bipolaire 90A – Différentiel sélectif 500mA – Courbe de déclenchement réglable 60/75/90A – 250V~
189,90 €92
Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmN TM-D 32A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 50 kA, il est adapté pour des applications variées, offrant une fiabilité et une durabilité exceptionnelles.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 90 kA à 220...240 V CA, 250 kA à 380...415 V CA, 225 kA à 440 V CA, 215 kA à 500 V CA, 22,5 kA à 525 V CA, 5 kA à 660...690 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
  • Puissance dissipée par pôle : 2,94 W
  • Dimensions : Largeur 108 mm, Hauteur 137 mm, Profondeur 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink pour fils de 2,5 à 95 mm² (rigide ou semi-rigide en aluminium/cuivre) et 1 cosse Everlink pour fils de 2,5 à 70 mm² (souple en cuivre)
  • Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension MN ou MX
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, pas de 9 mm pour 12 modules
  • Utilisation

  • Calibre du déclencheur : 32 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de réglage de 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage de 600 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires (repère vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.8 cm
    • Largeur
      108 mm
    • Hauteur
      137 mm
    • Poids
      1420 g

    Questions fréquentes

    La capacité de coupure de ce disjoncteur est de 50 kA, ce qui le rend adapté pour des applications variées. Cette capacité permet de protéger efficacement les installations électriques contre les courts-circuits et les surcharges, garantissant ainsi la sécurité des équipements connectés.

    Les bornes EverLink de ce dispositif permettent de raccorder des fils rigides ou semi-rigides en aluminium ou en cuivre de 2,5 à 95 mm², ainsi que des fils souples en cuivre de 2,5 à 70 mm². Cela offre une flexibilité dans le choix des câbles selon les besoins de l'installation.

    La durée de vie électrique de ce disjoncteur est de 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, et 25 000 cycles à 690 V In. Ces chiffres indiquent la robustesse et la fiabilité du dispositif dans des conditions d'utilisation variées.
