Description générale

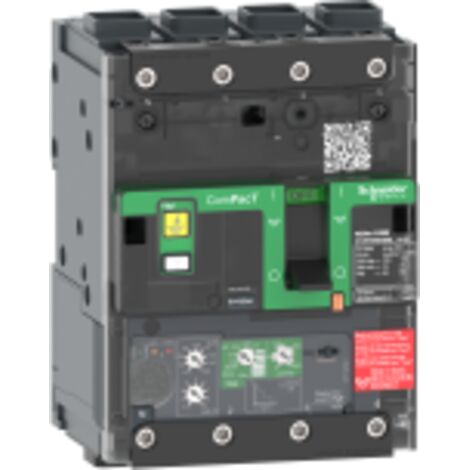

Le disjoncteur Vigi ComPacT NSXmH avec MicroLogic 4.1 est conçu pour offrir une protection fiable et efficace dans les installations électriques. Avec une capacité de 160A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements exigeants. Sa conception permet un montage horizontal ou vertical, facilitant ainsi son intégration dans divers systèmes électriques.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 100 kA à 220...240 V CA, 70 kA à 380...415 V CA, 65 kA à 440 V CA
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
- Puissance dissipée par pôle : 12,21 W
- Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
- Poids : 1,63 kg
- Couleur : Gris (RAL 7016)
Compatibilité et accessoires
- Raccordement amont : Façade
- Raccordement aval : Façade
- Mode de raccordement : 1 cosse Everlink pour fils de 2,5 à 70 mm² (torsadé fin cuivre) et 2,5 à 95 mm² (rigide ou semi-rigide aluminium/cuivre)
- Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 12 modules
Utilisation
- Calibre du déclencheur : 160 A à 40 °C
- Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage de 63 à 160 A
- Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage de 1,5 à 10 x Ir
- Protection différentielle : Classe A, réglable avec des seuils de sensibilité de 30 mA à 5 A
Autres informations
- Signalisation locale pour présence de contacts auxiliaires (repère vert)
- Réglage de temporisation protection différentielle : Réglable de 0 ms à 1000 ms
