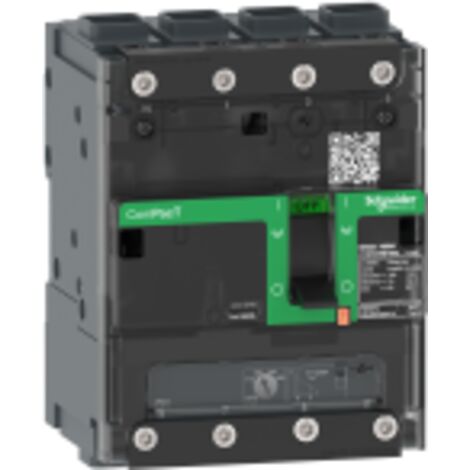

ComPacT NSXmH - disjoncteur - TM-D 160A - 4P4D - 70kA - borne EverLink - C12H4TM160L

15 € offerts dès 250 €
avec le code
Produit similaire livré par
Interrupteur différentiel LEGRAND DX3 411651 - 63A - 30mA - Type A auto - 230V
Interrupteur différentiel LEGRAND DX3 411651 - 63A - 30mA - Type A auto - 230V
58,00 €
991
Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmH TM-D 160A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 70 kA, il est adapté pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé de bornes EverLink, facilitant le raccordement des câbles.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220...240 V CA, 270 kA à 380...415 V CA, 65 kA à 440 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
  • Puissance dissipée par pôle : 12,21 W
  • Dimensions : Largeur 108 mm, Hauteur 137 mm, Profondeur 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...70 mm² (souple cuivre), 1 cosse Everlink taille de fil 2,5...95 mm² (rigide ou semi-rigide cuivre)
  • Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension MN ou MX
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, Pas de 9 mm : 12 modules
  • Utilisation

  • Calibre du déclencheur : 160 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de réglage : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 1250 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires repère (vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      160 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      137 mm
    • Matières
      Métal
    • Nombre de module(s)
      1
    • Poids
      1420 g
    • Tension électrique
      230 V
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67790544
    • MMID
      687651883178
    • Réf. fabricant
      3606481992055
    • EAN
      3606481992055

    Questions fréquentes

    Ce dispositif a une capacité de coupure de 70 kA, ce qui le rend adapté pour une utilisation dans des environnements industriels et commerciaux.

    La tension assignée d'isolement est de 800 V CA à 50/60 Hz, et la tension assignée de tenue aux chocs est de 8 kV.

    Le raccordement se fait via des bornes EverLink, avec une taille de fil de 2,5 à 70 mm² pour le cuivre souple et de 2,5 à 95 mm² pour le cuivre rigide ou semi-rigide.

    Réponses générées par IA à partir des informations vendeur
