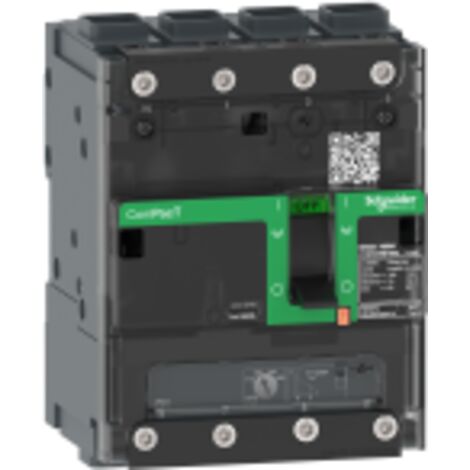

ComPacT NSXmF - disjoncteur - TM-D 50A - 4P4D - 36kA - borne EverLink - C11F4TM050L

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmF TM-D 50A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 36 kA, il est adapté à des applications variées et offre une grande fiabilité grâce à sa conception robuste et ses caractéristiques techniques avancées.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 85 kA à 220...240 V CA, 36 kA à 380...415 V CA, 30 kA à 440 V CA, 30 kA à 500 V CA, 30 kA à 525 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 4,81 W
  • Dimensions : Largeur 108 mm, Hauteur 137 mm, Profondeur 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...95 mm², rigide ou semi-rigide aluminium/cuivre, 1 cosse Everlink taille de fil 2,5...70 mm², souple cuivre
  • Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, Pas de 9 mm : 12 modules
  • Utilisation

  • Calibre du déclencheur : 50 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de réglage : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 600 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires repère (vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8 cm
    • Hauteur
      137 mm
    • Poids
      200 g
    • Intensité courant
      50 A

    Questions fréquentes

    La capacité de coupure de ce disjoncteur est de 36 kA à 380...415 V CA. Cela le rend adapté pour des applications nécessitant une protection contre les courts-circuits dans des installations électriques de taille moyenne à grande.

    Ce dispositif permet un raccordement amont et aval en façade, avec des cosses Everlink pour des fils rigides ou semi-rigides en aluminium/cuivre de 2,5 à 95 mm² et des fils souples en cuivre de 2,5 à 70 mm².

    La durée de vie électrique de ce disjoncteur est de 20 000 cycles à 440 V In et de 10 000 cycles à 690 V In. Cela en fait un choix fiable pour des installations nécessitant une utilisation prolongée et une maintenance réduite.

    Réponses générées par IA à partir des informations vendeur
