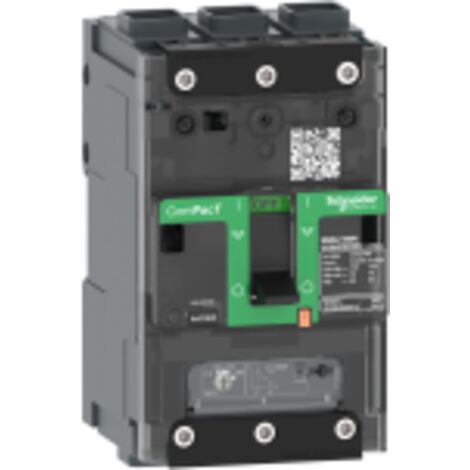

ComPacT NSXmF - disjoncteur - TM-D 100A - 3P3D - 36kA - borne EverLink - C11F3TM100L

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Informations produit

Description

Complémentaires[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 85 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-230 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V Inpuissance dissipée par pôle : 8,77 WSupport de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : FaçadeMode de raccordement : 1 cosse Everlink taille de fil2,5...95 mm², rigide ou semi-rigide aluminium / cuivre 1 cosse Everlink taille de fil2,5...70 mm², souple cuivre"Pas" de raccordement : 35 mm avec épanouisseurs27 mm sans épanouisseursPas de 9 mm : 9 moduleCalibre du déclencheur : 100 A à 40 °CType de réglage du seuil long retard (Ir) : RéglablePlage de réglage du seuil long retard : 0,7 à 1 x InType de réglage de la temporisation : FixeType de réglage du seuil instantané (Ii) : FixePlage de réglage du seuil instantané : 1250 AProtection différentielle : SansNombre d'emplacements : 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MXSignalisation locale : pourprésence de contacts auxiliaires repère (vert)Largeur : 81 mmHauteur : 137 mmProfondeur : 80 mmPoids du produit : 1,06 kgCouleur : Gris (RAL 7016)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Fonction du disjoncteur
Tripolaire
Hauteur
137 mm
Indice de protection
IP40
Intensité nominale
AC
Largeur
81 mm
Matières
Métal
Nombre de pôle(s)
3
Poids
1060 g
Profondeur
80 mm
Tension électrique
230 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67790486
MMID
915404513207
Réf. fabricant
3606481990631
EAN
3606481990631

Questions fréquentes

Ce disjoncteur a une capacité de coupure de 36 kA, ce qui le rend adapté à une utilisation dans des environnements variés, offrant une protection fiable contre les surcharges et les courts-circuits.

Le seuil long retard est réglable dans une plage de 0,7 à 1 x In, tandis que le seuil instantané est fixe avec une plage de réglage de 1250 A.

Le dispositif dispose d'une cosse Everlink pour des fils rigides ou semi-rigides en aluminium/cuivre de 2,5 à 95 mm² et pour des fils souples en cuivre de 2,5 à 70 mm², avec un raccordement amont et aval en façade.
