Description générale

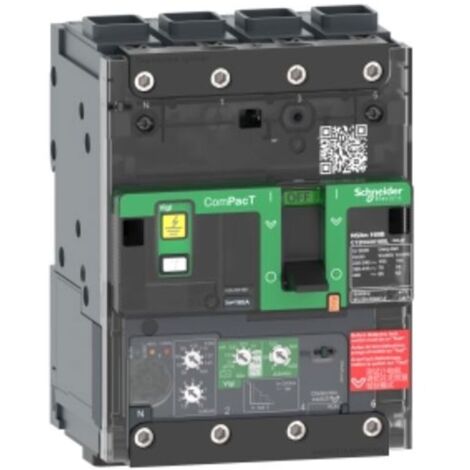

Disjoncteur/disconnecteur différentiel magnétothermique à boîtier moulé Schneider ComPacT NSXm, conçu pour assurer une protection efficace dans les installations électriques. Ce modèle est doté de 4 pôles et d'un courant nominal de 160 A à 40 °C, avec une tension nominale de fonctionnement de 440 V AC à 50/60 Hz. Il offre une capacité de déconnexion conforme à la norme IEC 60947-2 et est classé dans la catégorie A.Spécifications techniques
- Nombre de pôles : 4P
- Tension nominale d'isolement [Ui] : 500 V AC
- Tension nominale de tenue aux chocs [Uimp] : 8 kV
- Pouvoir de coupure nominal [Ics] : 25 kA à 220...240 V AC, 16 kA à 380...415 V AC, 10 kA à 440 V AC
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In/2, 10 000 cycles à 690 V In/2
- Puissance dissipée par pôle : 12,21 W
- Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
- Poids : 1,63 kg
- Couleur : Gris (RAL 7016)
Compatibilité et accessoires
- Raccordements supérieurs et inférieurs : Face avant
- Connexions : 1 connecteur Everlink 2,5...70 mm² (cuivre flexible), 1 connecteur Everlink 2,5...95 mm² (aluminium/cuivre rigide ou toronné)
- Pas de connexion : 35 mm avec diffuseurs, 27 mm sans entretoises
- Espacement : 9 mm, 12 modules
Installation
- Montage : Plaque arrière
- Orientation : Horizontale et verticale
Utilisation
- Réglage de la protection thermique : Réglable, 9 valeurs [Ir] de 63 à 160 A
- Temporisation de la protection thermique : Long délai de 200 s à 1,5 x Ir, 8 s à 6 x Ir, 5 s à 7,2 x Ir
- Protection différentielle : Intégrée, Classe A et AC, avec régulation de la protection différentielle type IΔn réglable
- Signalisation locale : Drapeau (vert) pour présence de contacts auxiliaires
Autres informations
- Nombre d'emplacements pour les auxiliaires électriques : 1 emplacement pour contact auxiliaire, 1 emplacement pour contact d'alarme, 1 emplacement pour bobine d'ouverture
- Réglage de la protection à retardement court : Isd réglable, 9 valeurs [Réglage de la protection à court terme 1,5...10 x Ir]
- Temps de protection différentielle : 0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
