Description générale

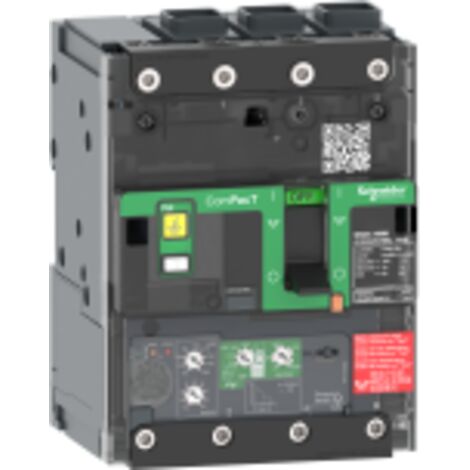

Le disjoncteur Vigi ComPacT NSXmE avec MicroLogic 4.1 est conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de 160A et une protection différentielle intégrée, il est idéal pour une utilisation dans des environnements variés. Sa conception permet un montage horizontal ou vertical, facilitant ainsi son intégration dans différents systèmes électriques.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 25 kA à 220...240 V CA, 16 kA à 380...415 V CA, 10 kA à 440 V CA
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
- Puissance dissipée par pôle : 12,21 W
- Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
- Poids : 1,63 kg
- Couleur : Gris (RAL 7016)
Compatibilité et accessoires
- Type de raccordement : 1 cosse Everlink taille de fil 2,5...70 mm² (torsadé fin cuivre), 1 cosse Everlink taille de fil 2,5...95 mm² (rigide ou semi-rigide aluminium/cuivre)
- Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Raccordement amont : Façade
- Raccordement aval : Façade
Utilisation
- Calibre du déclencheur : 160 A à 40 °C
- Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 63...160 A
- Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
- Protection différentielle : Intégrée, classe A
- Type de réglage de sensibilité différentielle : Réglable (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
Autres informations
- Réglage de temporisation protection différentielle : Réglable (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
- Signalisation locale pour présence de contacts auxiliaires (repère vert)
