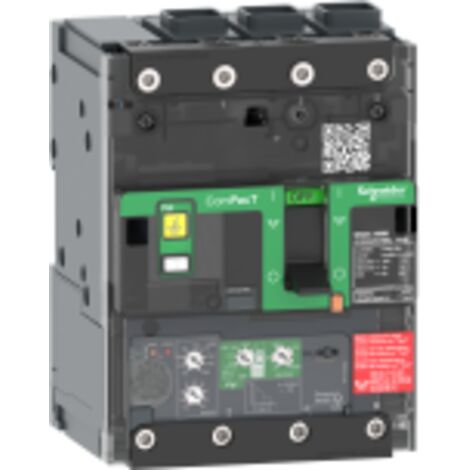

ComPacT NSXmE - disjoncteur Vigi - MicroLogic 4.1 100A - 3P3D - 16kA - EverLink - C11E34V100L

Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSXmE avec MicroLogic 4.1 est conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de 100A et une configuration 3P3D, il est idéal pour une utilisation dans des environnements nécessitant une sécurité accrue. Ce modèle intègre des fonctionnalités avancées, notamment une protection différentielle intégrée et une mémoire thermique, garantissant une performance optimale.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 25 kA à 220...240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 4,77 W
  • Calibre du déclencheur : 100 A à 40 °C
  • Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
  • Poids : 1,63 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...70 mm² (torsadé fin cuivre) et 1 cosse Everlink taille de fil 2,5...95 mm² (rigide ou semi-rigide aluminium/cuivre)
  • Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 9 modules
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 40...100 A
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 1500 A
  • Protection différentielle : Intégrée, classe A
  • Type de réglage de sensibilité différentielle : Réglable, plages : 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
  • Autres informations

  • Type de réglage de la temporisation protection différentielle : Réglable, réglage de temporisation : 0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
  • Signalisation locale : Présence de contacts auxiliaires (repère vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8 cm
    • Hauteur
      144 mm
    • Poids
      1630 g
    • Tension électrique
      400 V

    Questions fréquentes

    La plage de réglage pour le seuil long retard (Ir) est de 40 à 100 A, avec 9 positions réglables. Cela permet d'adapter la protection électrique en fonction des besoins spécifiques de l'installation, garantissant ainsi une sécurité optimale contre les surcharges.

    Cet équipement permet un raccordement amont et aval en façade, avec une cosse Everlink pour des fils de 2,5 à 70 mm² (torsadé fin cuivre) et une autre pour des fils de 2,5 à 95 mm² (rigide ou semi-rigide en aluminium/cuivre). Cela assure une flexibilité dans l'installation.

    La durée de vie électrique est de 20 000 cycles à 440 V In, tandis que l'endurance mécanique est également de 20 000 cycles. Ces caractéristiques garantissent une longévité et une fiabilité élevées dans des conditions d'utilisation normales.
