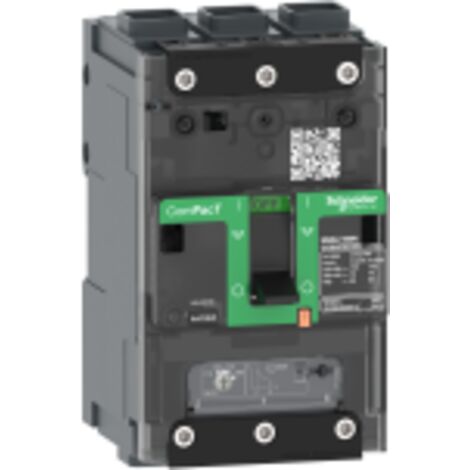

ComPacT NSXmE - disjoncteur - TM-D 80A - 3P3D - 16kA - borne EverLink - C11E3TM080L

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmE TM-D 80A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 16 kA, il est adapté pour des tensions allant jusqu'à 800 V CA. Ce modèle est équipé de bornes EverLink, facilitant le raccordement de câbles rigides ou semi-rigides en aluminium ou cuivre.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 25 kA à 220...240 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Puissance dissipée par pôle : 6,96 W
  • Calibre du déclencheur : 80 A à 40 °C
  • Largeur : 81 mm
  • Hauteur : 137 mm
  • Profondeur : 80 mm
  • Poids : 1,06 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • 1 emplacement pour interrupteur secondaire
  • 1 emplacement pour commutateur de relais avertisseur
  • 1 emplacement pour libération de tension
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...95 mm², rigide ou semi-rigide aluminium/cuivre
  • 1 cosse Everlink taille de fil 2,5...70 mm², souple cuivre
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Type de réglage du seuil instantané (Ii) : Fixe
  • Plage de réglage du seuil instantané : 1000 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires (repère vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Hauteur
      137 mm
    • Poids
      1060 g
    • Intensité courant
      80 A
    • Matières
      Métal

    Questions fréquentes

    Ce disjoncteur a une capacité de coupure de 16 kA et est adapté pour des tensions allant jusqu'à 800 V CA.

    Ce dispositif permet le raccordement de câbles rigides ou semi-rigides en aluminium ou cuivre, avec des bornes EverLink pour des tailles de fil allant de 2,5 à 95 mm².

    La durée de vie électrique de ce disjoncteur est de 20 000 cycles à 440 V In, tandis que son endurance mécanique est également de 20 000 cycles.

    Réponses générées par IA à partir des informations vendeur
