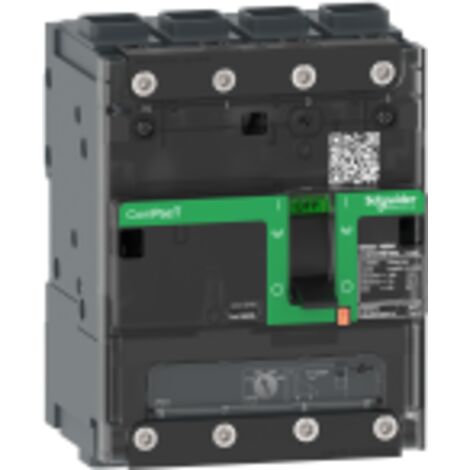

ComPacT NSXmE - disjoncteur -TM-D 63A - 4P4D - 16kA - borne EverLink - C11E4TM063L

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmE TM-D 63A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 16 kA, il est adapté pour des tensions allant jusqu'à 800 V. Ce modèle est équipé de bornes EverLink, facilitant le raccordement des fils. Sa conception robuste garantit une endurance mécanique et électrique élevée, avec une durée de vie de 20 000 cycles.

Spécifications techniques

  • Tension assignée d'isolement : 800 V
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 25 kA à 220...240 V CA 50/60 Hz
  • Pouvoir assigné de coupure de service : 16 kA à 380...415 V CA 50/60 Hz
  • Pouvoir assigné de coupure de service : 10 kA à 440 V CA 50/60 Hz
  • Pouvoir assigné de coupure de service : 8 kA à 500 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In
  • Durée de vie électrique : 10 000 cycles à 690 V In
  • Pertes de puissance : 5,58 W
  • Largeur : 108 mm
  • Hauteur : 137 mm
  • Profondeur : 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Type de raccordement : 1 cosse Everlink taille de fil 2,5...95 mm², rigide ou semi-rigide aluminium/cuivre
  • 1 cosse Everlink taille de fil 2,5...70 mm², souple cuivre
  • Nombre d'emplacements : 1 slot(s) pour interrupteur secondaire OF
  • 1 slot(s) pour commutateur de relais avertisseur SD
  • 1 slot(s) pour libération de tension MN ou MX
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, Pas de 9 mm : 12 modules
  • Utilisation

  • Calibre du déclencheur : 63 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Courant de déclenchement magnétique : 800 A
  • Type de réglage du capteur instantané (Isd) : Fixe
  • Type de réglage de retard instantané : Fixe
  • Signalisation locale : pour présence de contacts auxiliaires repère (vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.8 cm
    • Largeur
      108 mm
    • Hauteur
      137 mm
    • Poids
      1420 g

    Questions fréquentes

    La capacité de coupure de ce disjoncteur pour des tensions de 380 à 415 V CA est de 16 kA.

    Ce dispositif est équipé de bornes EverLink et est compatible avec des fils rigides ou semi-rigides en aluminium ou cuivre de taille 2,5 à 95 mm², ainsi que des fils souples en cuivre de taille 2,5 à 70 mm².

    L'endurance mécanique de ce disjoncteur est de 20 000 cycles, tandis que sa durée de vie électrique est également de 20 000 cycles à 440 V In et de 10 000 cycles à 690 V In.

    Réponses générées par IA à partir des informations vendeur
