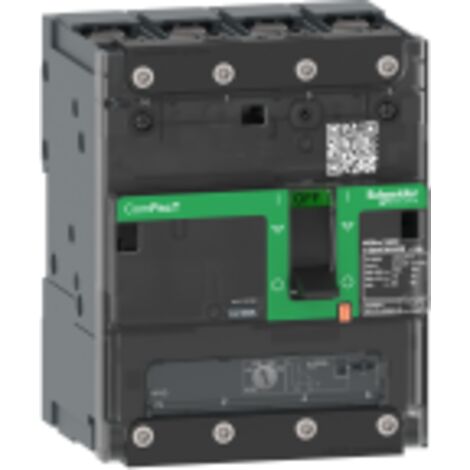

ComPacT NSXmE - disjoncteur - TM-D 160A - 4P4D - 16kA - borne à cosses - C12E4TM160B

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmE TM-D 160A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 16 kA, il est adapté pour des applications nécessitant une protection fiable contre les surcharges et les courts-circuits. Ce modèle est équipé de bornes à cosses et peut être monté à la fois horizontalement et verticalement, offrant ainsi une flexibilité d'installation.

Spécifications techniques

  • Tension assignée d'isolement [Ui] : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs [Uimp] : 8 kV
  • Pouvoir assigné de coupure de service [Ics] : 25 kA à 220...240 V CA 50/60 Hz, 16 kA à 380...415 V CA 50/60 Hz, 10 kA à 440 V CA 50/60 Hz
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 210 000 cycles à 440 V In, 10 000 cycles à 690 V In, 25 000 cycles à 690 V In
  • Puissance dissipée par pôle : 12,21 W
  • Largeur : 108 mm
  • Hauteur : 137 mm
  • Profondeur : 80 mm
  • Poids : 1,42 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • 1 emplacement pour interrupteur secondaire
  • 1 emplacement pour commutateur de relais avertisseur
  • 1 emplacement pour libération de tension MN ou MX
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : cosse/barre omnibus à compression
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, pas de 9 mm : 12 modules
  • Utilisation

  • Type de réglage du seuil long retard (Ir) : Réglable, plage de réglage : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Réglage de protection du neutre : 1 x Ir (4d)
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 1250 A
  • Protection différentielle : Sans
  • Signalisation locale : pour présence de contacts auxiliaires repère (vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8 cm
    • Largeur
      108 mm
    • Hauteur
      137 mm
    • Poids
      200 g

    Questions fréquentes

    La capacité de coupure de ce dispositif est de 16 kA, ce qui le rend adapté pour des applications nécessitant une protection fiable contre les surcharges et les courts-circuits. Cela garantit une sécurité accrue dans les installations électriques, en permettant une interruption rapide du circuit en cas de défaillance.

    Le seuil long retard (Ir) est réglable dans une plage de 0,7 à 1 x In, tandis que le seuil instantané (Ii) est fixe avec une valeur de 1250 A. Ces réglages permettent d'adapter la protection en fonction des besoins spécifiques de l'installation.

    Le raccordement se fait par la façade, avec un mode de raccordement utilisant des cosses ou des barres omnibus à compression. Il peut être monté horizontalement ou verticalement, offrant ainsi une flexibilité d'installation selon les contraintes de l'environnement.

    Réponses générées par IA à partir des informations vendeur
