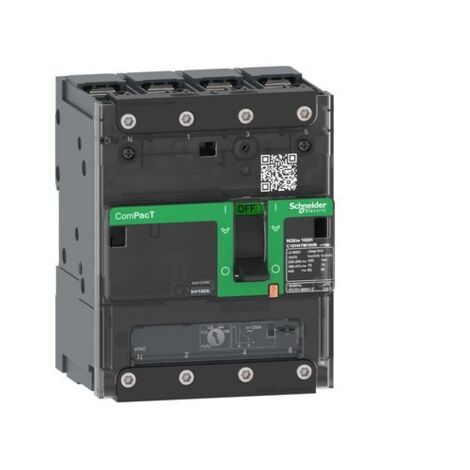

ComPacT NSXmE disjoncteur TM-D 125A 4P4D 16kA borne à cosses SCHNEIDER C12E4TM125B

Complémentaires[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 25 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-216 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V Inpuissance dissipée par pôle : 9,64 WSupport de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : FaçadeMode de raccordement : cosse/barre omnibus à compression"Pas" de raccordement : 35 mm avec épanouisseurs27 mm sans épanouisseursPas de 9 mm : 12 moduleCalibre du déclencheur : 125 A à 40 °CType de réglage du seuil long retard (Ir) : RéglablePlage de réglage du seuil long retard : 0,7 à 1 x InType de réglage de la temporisation : FixeRéglage de protection du neutre : 1 x Ir (4d)Type de réglage du seuil instantané (Ii) : FixePlage de réglage du seuil instantané : 1250 AProtection différentielle : SansNombre d'emplacements : 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MXSignalisation locale : pourprésence de contacts auxiliaires repère (vert)Largeur : 108 mmHauteur : 137 mmProfondeur : 80 mmPoids du produit : 1,42 kgCouleur : Gris (RAL 7016)
