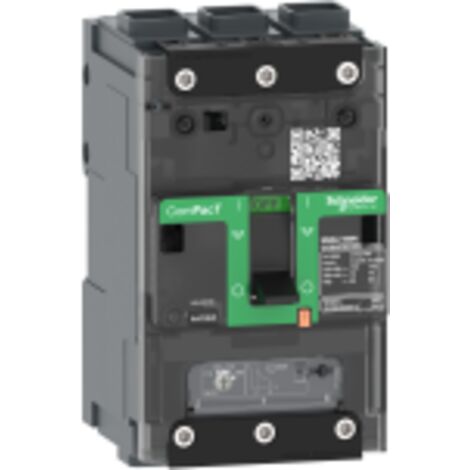

ComPacT NSXmE - disjoncteur - TM-D 100A - 3P3D - 16kA - borne EverLink - C11E3TM100L

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSXmE TM-D 100A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 16 kA et une borne EverLink, il est adapté à divers types de raccordements et offre une grande flexibilité d'installation.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 25 kA à 220...240 V CA, 16 kA à 380...415 V CA, 10 kA à 440 V CA, 8 kA à 500 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 8,77 W
  • Dimensions : Largeur 81 mm, Hauteur 137 mm, Profondeur 80 mm
  • Poids : 1,06 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink pour fils de 2,5 à 95 mm² (rigide ou semi-rigide en aluminium/cuivre) et 1 cosse Everlink pour fils de 2,5 à 70 mm² (souple en cuivre)
  • Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 9 modules
  • Utilisation

  • Calibre du déclencheur : 100 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable, plage de réglage : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 1250 A
  • Protection différentielle : Sans
  • Signalisation locale : Présence de contacts auxiliaires (repère vert)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.1 cm
    • Hauteur
      137 mm
    • Poids
      1060 g
    • Intensité courant
      100 A

    Questions fréquentes

    Le pouvoir assigné de coupure de service est de 25 kA à 220...240 V CA, 16 kA à 380...415 V CA, 10 kA à 440 V CA, et 8 kA à 500 V CA.

    Ce dispositif permet le raccordement de fils rigides ou semi-rigides en aluminium ou cuivre de 2,5 à 95 mm², ainsi que des fils souples en cuivre de 2,5 à 70 mm².

    La durée de vie électrique est de 20 000 cycles à 440 V In et de 10 000 cycles à 690 V In.

    Réponses générées par IA à partir des informations vendeur
