Description générale

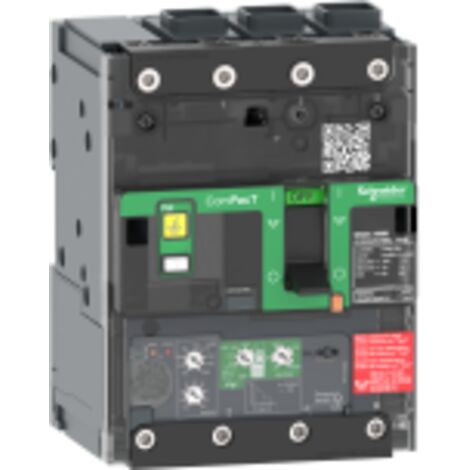

Le disjoncteur Vigi ComPacT NSXmB avec MicroLogic 4.1 est conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de 50A et une protection différentielle intégrée de classe A, il est idéal pour une utilisation dans des environnements variés. Ce modèle est également équipé de la technologie EverLink pour un raccordement facile et sécurisé.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Pouvoir assigné de coupure de service : 50 kA à 220...240 V CA, 25 kA à 380...415 V CA, 20 kA à 440 V CA, 10 kA à 500 V CA
- Endurance mécanique : 20 000 cycles
- Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
- Puissance dissipée par pôle : 1,88 W
- Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
- Poids : 1,63 kg
- Couleur : Gris (RAL 7016)
Compatibilité et accessoires
- Raccordement amont : Façade
- Raccordement aval : Façade
- Mode de raccordement : 1 cosse Everlink pour fils de 2,5 à 70 mm² (torsadé fin cuivre) et 1 cosse Everlink pour fils de 2,5 à 95 mm² (rigide ou semi-rigide aluminium/cuivre)
- Nombre d'emplacements : 1 pour interrupteur secondaire, 1 pour commutateur de relais avertisseur, 1 pour libération de tension
Installation
- Support de montage : Plaque arrière
- Position de montage : Horizontal et vertical
- Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 9 modules
Utilisation
- Calibre du déclencheur : 50 A à 40 °C
- Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 20...50 A
- Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
- Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage : 750 A
- Protection différentielle : Intégrée, sensibilité réglable : 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Autres informations
- Type de réglage de la temporisation : Réglable pour la protection différentielle avec des réglages de 0 ms à 1000 ms
- Signalisation locale pour présence de contacts auxiliaires (repère vert)
