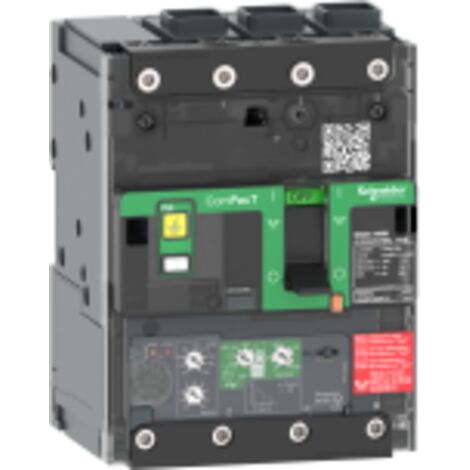

ComPacT NSXmB - disjoncteur Vigi - MicroLogic 4.1 160A - 3P3D - 25kA - EverLink - C12B34V160L

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Vigi ComPacT NSXmB avec MicroLogic 4.1 est conçu pour offrir une protection fiable dans les installations électriques. Avec une capacité de 160A et une protection différentielle intégrée de classe A, il est idéal pour une utilisation dans des environnements variés. Sa conception robuste et ses caractéristiques avancées garantissent une performance optimale et une durabilité accrue.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 50 kA à 220...240 V CA, 25 kA à 380...415 V CA, 20 kA à 440 V CA
  • Endurance mécanique : 20 000 cycles
  • Durée de vie électrique : 20 000 cycles à 440 V In, 10 000 cycles à 690 V In
  • Puissance dissipée par pôle : 12,21 W
  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Dimensions : Largeur 108 mm, Hauteur 144 mm, Profondeur 80 mm
  • Poids : 1,63 kg
  • Couleur : Gris (RAL 7016)
  • Compatibilité et accessoires

  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Mode de raccordement : 1 cosse Everlink taille de fil 2,5...70 mm² (torsadé fin cuivre), 1 cosse Everlink taille de fil 2,5...95 mm² (rigide ou semi-rigide aluminium/cuivre)
  • Pas de raccordement : 35 mm avec épanouisseurs, 27 mm sans épanouisseurs, 9 mm pour 9 modules
  • Nombre d'emplacements : 1 slot pour interrupteur secondaire, 1 slot pour commutateur de relais avertisseur, 1 slot pour libération de tension
  • Installation

    Le disjoncteur peut être monté horizontalement ou verticalement sur une plaque arrière. Assurez-vous de respecter les dimensions de raccordement pour une installation correcte.

    Utilisation

    Ce disjoncteur est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est également équipé d'une protection différentielle pour assurer la sécurité des utilisateurs.

    Autres informations

  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 63...160 A
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
  • Type de réglage de la temporisation protection différentielle : Réglable, avec plusieurs options de temporisation
  • Signalisation locale pour présence de contacts auxiliaires
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.8 cm
    • Poids
      1630 g
    • Tension électrique
      440 V
    • Intensité courant
      160 A

    Questions fréquentes

    Le pouvoir assigné de coupure de service est de 50 kA à 220...240 V CA.

    Le seuil long retard (Ir) est réglable sur 9 positions, avec une plage de réglage de 63 à 160 A.

    Le raccordement se fait par façade, avec une cosse Everlink pour des fils de 2,5 à 70 mm² (torsadé fin cuivre) et de 2,5 à 95 mm² (rigide ou semi-rigide aluminium/cuivre).

    Réponses générées par IA à partir des informations vendeur
