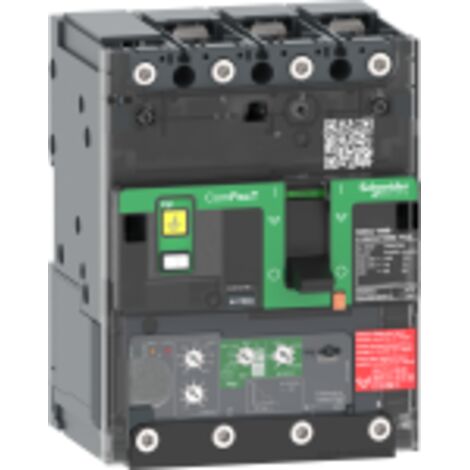

ComPacT NSXmB - disj Vigi - MicroLogic 4.1 160A - 3P3D - 25kA - borne à cosses - C12B34V160B
Vendu par By Elec et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Complémentaires[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ics] pouvoir assigné de coupure de service : 50 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2Endurance mécanique : 20000 cycleDurée de vie électrique : 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V Inpuissance dissipée par pôle : 12,21 WSupport de montage : Plaque arrièrePosition de montage : Horizontal et verticalFlat on the backRaccordement amont : FaçadeRaccordement aval : FaçadeMode de raccordement : cosse/barre omnibus à compression"Pas" de raccordement : 35 mm avec épanouisseurs27 mm sans épanouisseursPas de 9 mm : 9 moduleCalibre du déclencheur : 160 A à 40 °CType de réglage du seuil long retard (Ir) : Réglable 9 positionsPlage de réglage du seuil long retard : 63...160 AType de réglage de la temporisation : Fixe[tr] plage de réglage de temporisation long retard : 200 s à 1,5 x Ir8 s à 6 x Ir5 s à 7,2 x IrMémoire thermique : 20 minutes avant et après le déclenchementType de réglage du capteur instantané (Isd) : Réglable 9 positions[Isd] plage de réglage du seuil court retard : 1,5...10 x IrType de réglage de retard instantané : FixeType de réglage du seuil instantané (Ii) : FixePlage de réglage du seuil instantané : 2000 AProtection différentielle : IntégréeType : Classe AClasse ACType de réglage de sensibilité différentielle : Réglable[Idn] plage de réglage du seuil de sensibilité différentielle : 30 mA100 mA300 mA500 mA1 A3 A5 ASensibilité du différentiel : 30 mA pour classe A100 mA pour classe A300 mA pour classe A500 mA pour classe A1 A pour classe A30 mA pour classe AC100 mA pour classe AC300 mA pour classe AC500 mA pour classe AC1 A pour classe AC3 A pour classe AC5 A pour classe ACType de réglage de la temporisation protection différentielle : Réglable[Δt] réglage de temporisation protection différentielle : 0 ms60 ms150 ms500 ms1000 msNombre d'emplacements : 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MXSignalisation locale : pourprésence de contacts auxiliaires repère (vert)Largeur : 108 mmHauteur : 144 mmProfondeur : 80 mmPoids du produit : 1,63 kgCouleur : Gris (RAL 7016)
Caractéristiques
- MarqueSCHNEIDER
- Intensité courant160 A
- Quantité par pack1
- Fonction du disjoncteurDifférentiel
- Hauteur144 mm
- Indice de protectionIP40
- Intensité nominaleAC
- Largeur108 mm
- MatièresMétal
- Nombre de module(s)1
- Nombre de pôle(s)3
- Poids1630 g
- Tension électrique440 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME67788415
- MMID599043471817
- Réf. fabricant3606481992635
- EAN3606481992635
Questions fréquentes
La capacité de coupure de service à 380...415 V CA est de 25 kA.
Le type de réglage de la sensibilité différentielle est réglable, avec des valeurs disponibles de 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A et 5 A.
L'endurance mécanique de cet appareil est de 20 000 cycles.
