ComPacT NSX630H - disjoncteur Vigi - MicroLogic 4.3 570A - 3P3D - 70kA - fixe - C63H34V570

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

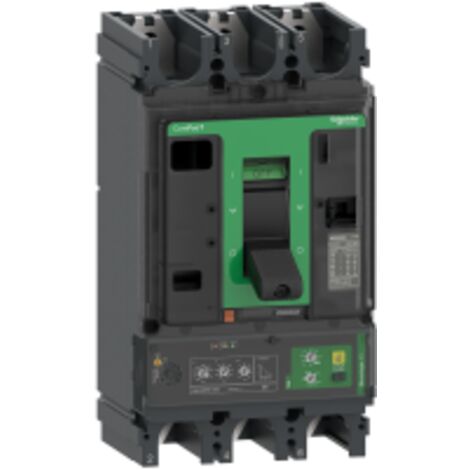

Le disjoncteur ComPacT NSX630H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Il est équipé d'un module Vigi et d'un MicroLogic 4.3, offrant une capacité de coupure de 70 kA et un courant nominal de 570 A. Ce disjoncteur est adapté pour une utilisation dans des environnements industriels et commerciaux, garantissant une protection contre les surcharges et les courts-circuits.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 10 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 15 000 cycles
  • Durée de vie électrique : 8 000 cycles à 440 V In, 24 000 cycles à 440 V In, 6 000 cycles à 690 V In, 22 000 cycles à 690 V In
  • Puissance dissipée par pôle : 45,49 W
  • Dimensions : Largeur 140 mm, Hauteur 255 mm, Profondeur 110 mm
  • Poids : 6,2 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NSX630
  • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 45 mm
  • Utilisation

  • Type de protection : Surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit, protection différentielle intégrée
  • Calibre du déclencheur : 570 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 250...570 A
  • Type de réglage du capteur instantané (Isd) : Réglable, plage de réglage : 1,5...10 x Ir
  • Protection différentielle : Classe A, réglable, plage de réglage : 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A
  • Autres informations

  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir
  • Zone de verrouillage sélectif logique ZSI : Sans
  • Nombre d'emplacements : 6 slot(s)
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      14 cm
    • Hauteur
      255 mm
    • Poids
      6200 g
    • Tension électrique
      500 V

    Questions fréquentes

    La capacité de coupure maximale de cet appareil est de 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, et 10 kA à 525 V CA et 660/690 V CA.

    La protection différentielle de cet équipement est de classe A et est réglable avec une plage de réglage de 300 mA, 500 mA, 1 A, 3 A, 5 A, à 10 A.

    L'endurance mécanique de cet appareil est de 15 000 cycles, tandis que la durée de vie électrique est de 8 000 cycles à 440 V In et 6 000 cycles à 690 V In.

    Réponses générées par IA à partir des informations vendeur
