Informations produit

Description

Description générale

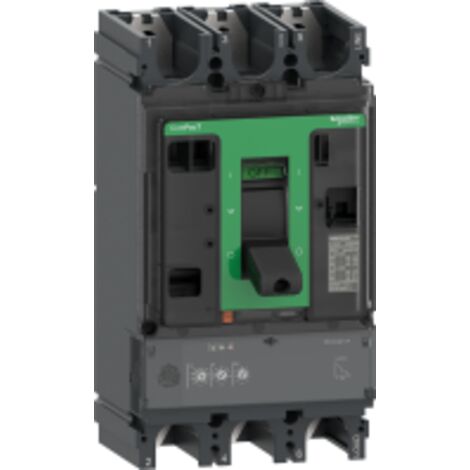

Le disjoncteur ComPacT NSX630H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 630 A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de réglage avancé pour s'adapter à divers besoins de protection.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA, 70 kA à 380/415 V CA, 65 kA à 440 V CA, 50 kA à 500 V CA, 10 kA à 525 V CA, 10 kA à 660/690 V CA
  • Endurance mécanique : 15 000 cycles
  • Durée de vie électrique : 8 000 cycles à 440 V In, 6 000 cycles à 690 V In
  • Puissance dissipée par pôle : 39,69 W
  • Type de protection : surcharge (long retard), court retard avec retard fixe, protection instantanée contre court-circuit
  • Calibre du déclencheur : 630 A à 40 °C
  • Dimensions : Largeur 140 mm, Hauteur 255 mm, Profondeur 110 mm
  • Poids : 6,2 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX630
  • Nombre d'emplacements : 6 slots

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 45 mm

    • Utilisation

  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage de 250 à 630 A
  • Réglage de la temporisation : Fixe, plage de 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage de 1,5 à 10 x Ir
  • Type de réglage du seuil instantané (Ii) : Fixe, plage de réglage de 6900 A

    • Autres informations

  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      255 mm
    • Largeur
      140 mm
    • Matières
      Plastique
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      70 kA
    • Profondeur
      110 mm
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67790059
    • MMID
      308900437207
    • Réf. fabricant
      3606482002791
    • EAN
      3606482002791

    Questions fréquentes

    La plage de réglage pour le seuil long retard (Ir) est de 250 à 630 A, avec 9 positions réglables.

    Le pouvoir assigné de coupure de service à 380/415 V CA est de 70 kA.

    Le raccordement amont et aval se fait par la façade de l'appareil.
