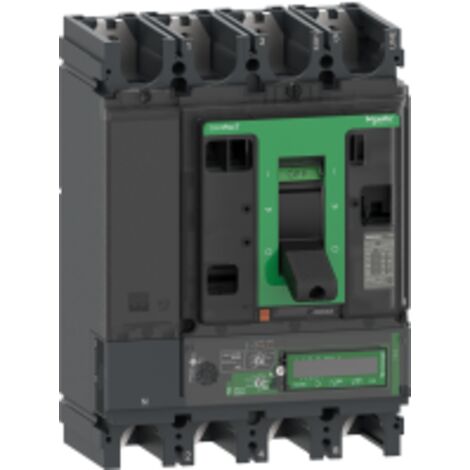

ComPacT NSX630F - disjoncteur Vigi - MicroLogic 7.3E 570A - 4P4D - 36kA - fixe - C63F47E570

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le ComPacT NSX630F est un disjoncteur Vigi de haute performance, conçu pour assurer une protection efficace contre les surcharges et les courts-circuits. Avec une capacité de coupure de 36 kA et un courant nominal de 570 A, ce disjoncteur est idéal pour une utilisation dans des environnements industriels et commerciaux exigeants.

Spécifications techniques

Tension assignée d'isolement : 500 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA

Endurance mécanique : 15 000 cycles

Durée de vie électrique : 8 000 cycles à 440 V In

Puissance dissipée par pôle : 45,49 W

Dimensions : Largeur 185 mm, Hauteur 255 mm, Profondeur 110 mm

Poids : 8,13 kg

Compatibilité et accessoires

Code de compatibilité : NSX630

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 45 mm

Utilisation

Type de protection : surcharge (long retard), court retard, protection instantanée contre court-circuit, protection différentielle

Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 250 à 570 A

Réglage de la temporisation : Réglable, plage de 15 à 400 s à 1,5 x Ir

Protection différentielle intégrée, classe A, avec réglage de sensibilité de 300 mA à 10 A

Autres informations

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

Type d'afficheur : Afficheur LCD

Communication des données : Historique des temps d'emboutissage et tableaux des événements

Caractéristiques

Marque
SCHNEIDER
Fonction du disjoncteur
Bipolaire
Hauteur
255 mm
Matières
Métal
Nombre de pôle(s)
4
Poids
8130 g
Pouvoir de coupure
36 kA
Tension électrique
380 V
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789263
MMID
757859079522
Réf. fabricant
3606481994653
EAN
3606481994653

Questions fréquentes

La capacité de coupure maximale de cet équipement est de 36 kA, ce qui le rend adapté pour protéger des installations dans des environnements industriels où des courts-circuits peuvent survenir. Cette capacité permet de gérer efficacement les surcharges et d'assurer la sécurité des circuits électriques.

Le seuil de protection contre les surcharges peut être réglé sur 9 positions, avec une plage de réglage allant de 250 A à 570 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation.

Cet équipement peut être monté de manière horizontale ou verticale, avec un support de montage sur plaque arrière. Cette flexibilité d'installation permet de l'adapter facilement à différents types d'environnements et de configurations d'espace.
