Informations produit

Description

Description générale

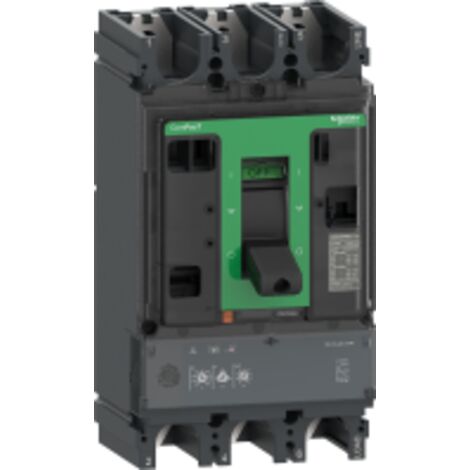

Le disjoncteur ComPacT NSX630F est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de 500 A et une protection contre les surcharges et les courts-circuits, il est idéal pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est équipé d'un système de déclenchement réglable et d'une signalisation locale pour un fonctionnement optimal.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 40 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 15 000 cycles
  • Durée de vie électrique : 8 000 cycles à 440 V In
  • Puissance dissipée par pôle : 25 W
  • Calibre du déclencheur : 500 A à 65 °C
  • Largeur : 140 mm
  • Hauteur : 255 mm
  • Profondeur : 110 mm
  • Poids du produit : 6,2 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX630

    • Installation

  • Support de montage : Plaque arrière
  • Position de montage : Horizontal et vertical
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Pas de raccordement : 45 mm

    • Utilisation

  • Protection contre surcharge (long retard)
  • Protection court retard avec retard fixe
  • Protection instantanée contre court-circuit
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de 250 à 500 A
  • Réglage du seuil court retard (Isd) : Réglable sur 9 positions, plage de 5 à 13 x Ir
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour température supérieure à la valeur de consigne (95 % Ith)

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Intensité courant
      500 A
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      255 mm
    • Indice de protection
      IP20
    • Largeur
      140 mm
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      36 kA
    • Réseau électrique
      Monophasé
    • Tension électrique
      230 V
    • Type de connecteur
      Bipolaire
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME67789309
    • MMID
      668041313167
    • Réf. fabricant
      3606482002630
    • EAN
      3606482002630

    Questions fréquentes

    La capacité de coupure de service de cet équipement est de 40 kA à 220/240 V CA 50/60 Hz.

    La protection contre les surcharges dispose d'un réglage du seuil long retard (Ir) qui est ajustable sur 9 positions, avec une plage de 250 à 500 A.

    L'endurance mécanique de cet appareil est de 15 000 cycles.

    Réponses générées par IA à partir des informations vendeur
